S-80825CNPF-B8KTFG on korkealaatuinen tehohallintaintegraattikytkin (PMIC), suunniteltu valvontapiiriksi kriittisten jännitetasojen monitorointiin. Valmistajana toimii SII Semiconductor Corporation, ja tämä kompakti laite tarjoaa olennaisia suojavaihtoehtoja ja valvontatoimintoja elektronisissa järjestelmissä, erityisesti vaativissa ympäristöolosuhteissa.
Käytännöllisenä jännitevalvojana toimiva integroitu piirikytkentä toimii tehokkaasti laajassa lämpötila-alueessa (-40°C…85°C), mikä tekee siitä sopivan teollisuus-, autoteollisuus- ja muihin haastaviin ympäristöihin soveltuville sovelluksille. Sen pääasiallinen tehtävä on seurata järjestelmän jännitettä ja käynnistää uudelleen tarvittaessa, kun jännitetaso laskee alle kriittisen rajan, joka on 2,5 V.
Laitteen ominaisuuksiin kuuluu open drain/open collector -lähtöbrück, mikä mahdollistaa joustavan yhteensopivuuden eri järjestelmäarkkitehtuurien kanssa. Tämä rakenne tekee suoraan yhteyden mikro-ohjaimiin ja digitaalisiin järjestelmiin helppoa, tarjoten luotettavan mekanismin jänniteongelmien havaitsemiseen ja niihin reagointiin.
Tärkeimmät edut ovat sen kompakti pintaliitostyyppinen paketti (SOT-543/SNT-4A), joka helpottaa tiheiden elektronisten suunnittelujen integrointia. Kide on lyijytön ja täyttää täysin RoHS-vaatimukset, mikä takaa ympäristöystävällisyyden ja nykyaikaisten elektroniikkatuotantojen standardien noudattamisen.
Jännitesupervisoija sopii erityisen hyvin sovelluksiin, joissa vaaditaan luotettavaa tehonhallintaa upotetuissa järjestelmissä, kuluttajaelektroniikassa, teollisuuden ohjauslaitteissa ja autoteknologiassa. Sen yksikanavainen jännitteen monitorointi takaa tarkan ja nopean järjestelmän suojan alijänniteolosuhteissa.
Laitteen kosteudenherkkyyden taso on 1 ja pakkauksena käytetään rullapakkausta, mikä täyttää tiukat valmistus- ja varastovaatimukset. Alhaisen aktiivisen alhaisen tilan reset-toiminto lisää järjestelmän vakautta ja luotettavuutta.
Saman sarjan vastaavat tai vaihtoehtoiset mallit voivat olla muita S-808xxC-perheen variantteja, jotka todennäköisesti jakavat samat arkkitehtuuriperiaatteet mutta saattavat poiketa jännitevaatimusten tai pakkauksen suhteen. Tarkempien vaihtoehtojen löytämiseksi suositellaan yhteyttä valmistajaan tai teknisten dokumenttien tarkastelua.
S-80825CNPF-B8KTFG Avain tekniset ominaisuudet
Tyyppi: Jännitteen tunnistin. Lähtö: Avokytkin tai avokaapeli. Jännite - kynnysarvo: 2,5 V. Valvottavien jännitteiden määrä: 1. Reset: Aktiivisesti matala (Active Low).
S-80825CNPF-B8KTFG Pakkauksen koko

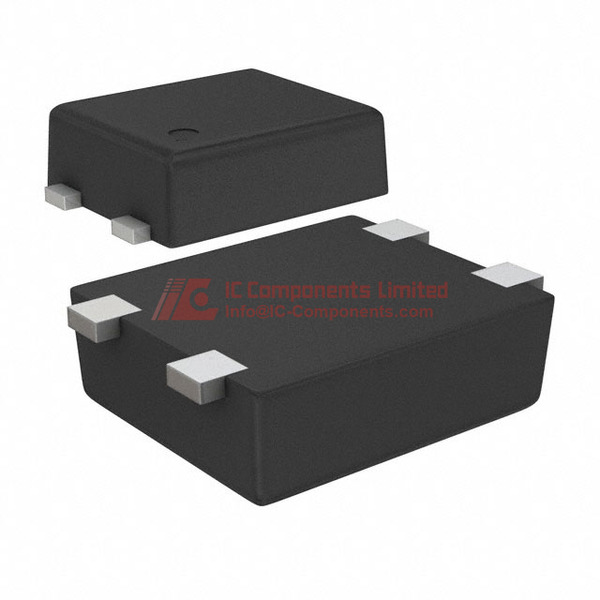

Pakettityyppi: SNT-4A. Pakettityyli: SOT-543. Pakettikehys: 4-SMD, litteät johdot. Pakkaus: Rullapaketti (Tape & Reel, TR). Kosteusherkkyystaso (MSL): 1 (ei rajaa).
S-80825CNPF-B8KTFG Sovellutus
Soveltuu käytettäväksi elektronisten laitteiden jännitenormeali- ja järjestelmän uudelleenkäynnistystoiminnoissa, joissa tarvitaan tarkkaa jännitevalvontaa.
S-80825CNPF-B8KTFG Ominaisuudet
Laitteen on suunniteltu toimimaan valvojana avokytkimen tai avokaapelikytkimen ulostulolla. Se pystyy valvomaan yhtä jännitetasoa, jonka kynnysarvo on 2,5 V. Reset-toiminto on aktiivisesti matala, soveltuen järjestelmiin, jotka vaativat matalan logiikkatason uudelleenkäynnistystä. Tuote toimii laajalla lämpötila-alueella -40°C:sta 85°C:iin, mikä takaa luotettavuuden erilaisissa ympäristöolosuhteissa.
S-80825CNPF-B8KTFG laadun ja turvallisuuden ominaisuudet
RoHS-yhteensopiva, mikä varmistaa, ettei vuorovaikutuksessa ole haitallisia aineita kuten Pb. Suuren kosteusherkkyystason (MSL 1) ansiosta tuotteen säilyvyys on rajaton normaalissa ympäristössä.
S-80825CNPF-B8KTFG Yhteensopivuus
Yhteensopiva kaikkien elektronisten laitteiden kanssa, jotka tarvitsevat 2,5 V kynnysjännitteen valvontaa ja aktiivisesti matalan uudelleenkäynnistysjärjestelmän.
S-80825CNPF-B8KTFG Tiedotteen PDF
Verkkosivustomme tarjoaa luotettavimman S-80825CNPF-B8KTFG-datasheetin, joka sisältää yksityiskohtaiset tekniset tiedot ja käyttöohjeet. Lisätietojen ja tarkkojen sovellustietojen saamiseksi suosittelemme lataamaan datasheetin tästä sivulta.
