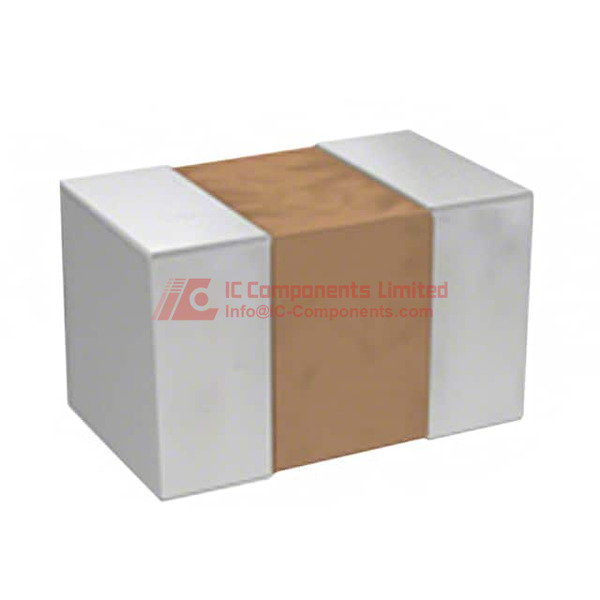

TDK Corporationin CGJ3E2X7R1C153K080AA on korkkirakenteinen monikeramikkondensaattori (MLCC), joka on suunniteltu erityisesti autoteollisuuden sovelluksiin. Se tarjoaa vahvan sähköisen suorituskyvyn vaativissa ympäristöissä. Tämä kompakti pintaliittimellä varustettu kondensaattori tarjoaa tarkat sähköiset ominaisuudet 0,015 μF kapasiteetilla ja 16 V jännitearvolla, ja se on mitoiltaan vain 1,60 mm x 0,80 mm miniatureissä 0603 (1608 metrinen) muodossa.
Kondensaattori on suunniteltu X7R lämpötilakerroinominaisuuksilla, mikä tarkoittaa, että sen suorituskyky pysyy vakaana laajassa -55 °C:sta +125 °C:iin toiminta-alueella. Tämä tekee siitä ihanteellisen autoteollisuuden elektronisiin järjestelmiin, joissa esiintyy merkittäviä lämpötilavaihteluita. Laite täyttää kriittiset autoteollisuuden standardit, kuten AEC-Q200-sertifioinnin, mikä takaa erinomaisen luotettavuuden ja keston haastavissa autoympäristöissä.
Pintaliittimellinen rakenne mahdollistaa tehokkaan integroinnin ahtaisiin elektronisiin piireihin, ja enimmäispaksuus on 0,90 mm, mikä soveltuu tiiviisiin PCB-pintoihin. Kondensaattorin toleranssi on ±10 %, mikä takaa tasaisen sähköisen suorituskyvyn. Keramiikkarakenteen ansiosta se tarjoaa erinomaisen vakauden ja melunsuodatusominaisuudet.
Tärkeimmät edut ovat sen pienikokoinen koko, laaja lämpötila-alue, autograde-sertifiointi ja monipuolinen käyttömahdollisuus erilaisissa elektronisissa järjestelmissä. Komponentti on RoHS-yhteensopiva, mikä varmistaa ympäristövastuullisuuden ja yhteensopivuuden nykyaikaisten valmistusstandardien kanssa.
Mahdollisia vastaavia tai vaihtoehtoisia malleja ovat esimerkiksi muiden valmistajien, kuten Murata, Samsung Electro-Mechanics ja Kemet, samanlaiset MLCC-kondensaattorit, joilla on vastaavat tekniset tiedot 0603-kokoluokassa ja X7R-lämpötilarakenteella.
Tämä kondensaattori soveltuu erityisesti autoteknologiaan, tehonhallintapiireihin, signaalin suodatukseen ja melunvaimennukseen, missä pienikokoisuus, lämpötilavakaa suorituskyky ja luotettava toiminta ovat kriittisiä vaatimuksia.
CGJ3E2X7R1C153K080AA Avain tekniset ominaisuudet
Kapasitanssi 0,015 µF, Nimellisjännite 16 V, Toleranssi ±10 %
CGJ3E2X7R1C153K080AA Pakkauksen koko
Kotelo / Paketti 0603 (1608 mitta), Asennustapa pintaliitos MLCC, Pakkaustyyppi teipissä ja rullassa (TR)
CGJ3E2X7R1C153K080AA Sovellutus
Autoteollisuuden sovellukset, joissa vaaditaan vakautta kapasitanssissa ja luotettavaa suorituskykyä vaihtelevissa lämpötila- ja ympäristöolosuhteissa
CGJ3E2X7R1C153K080AA Ominaisuudet
Tämä kondensaattori kuuluu TDK:n CGJ-sarjaan, ja se on suunniteltu käyttämällä X7R-lämpötilakerroinmateriaalia, joka takaa kapasitanssin vakauden laajalla -55°C:sta 125°C:iin. Toleranssi ±10 % mahdollistaa ennustettavan ja johdonmukaisen sähköisen käyttäytymisen tehonsuodatus- ja decoupling-sovelluksissa. Pieni 0603-koko (1,60mm x 0,80mm x 0,90mm paksuus) soveltuu tiiviisiin piirisuunnitelmiin, joissa tilaa on rajallisesti. Nimellisarvo 16 V tukee matalan jännitteen ja korkealaatuisen autoteknologian sekä teollisuuden sovelluksia. AEC-Q200-sertifiointi takaa, että tuote täyttää tiukat autoteollisuuden vaatimukset laadusta ja luotettavuudesta. Elementti on kapseloitu tyyppi 8139 -materiaalilla, mikä tarjoaa kestävän suojan ja mekaanisen kestävyyden pintaliitoksiin. Teipissä ja rullassa pakkaaminen mahdollistaa tehokkaan automatisoidun kokoonpanon, vähentäen käsittelyvahingoja ja parantaen tuotantoa. Useampikerroskeramikkakondensaattorirakenne (MLCC) mahdollistaa alhaisen ekvivalenttisen sarjaresistanssin (ESR) ja parantaa taajuusvastepitoisuutta, mikä tehostaa häiriönvaimennusta ja signaalien eheyttä.
CGJ3E2X7R1C153K080AA laadun ja turvallisuuden ominaisuudet
Kondensaattori noudattaa RoHS-direktiivejä, jotka taataavat haitallisten aineiden vapauden ja ympäristöystävällisyyden. Sen AEC-Q200-sertifiointi takaa korkean luotettavuuden ja kestävyyden autoteollisuuden vähimmäisvaatimuksiin. Tuote käy läpi tiukan laadunvalvonnan TDK:lla, joka on maailman johtava keramisten kondensaattorien valmistaja. Kapselointi ja materiaalin käsittely vähentävät riskit dielektrisen murtuman ja mekaanisen vian suhteen pitkäaikaisessa käytössä.
CGJ3E2X7R1C153K080AA Yhteensopivuus
Tämä MLCC on yhteensopiva standardien pintaliitosmenetelmien kanssa ja sopii käytettäväksi 0603-komponenteille tarkoitettujen juotostarvikkeiden kanssa. Sen rakenne mahdollistaa käyttöönoton autoelektroniikkamoduuleihin, kuten tehonhallintapiireihin, antureihin, infotainment-järjestelmiin ja ajohidasteyksiköihin. Toiminta 16 V jännitteellä ja -55°C:n ja 125°C:n lämpötila-alueella varmistaa soveltuvuuden erilaisiin autoteknologian ja yleisiin sähköenergia-applikaatioihin, joissa vaaditaan korkeaa vakautta ja kestävyyttä.
CGJ3E2X7R1C153K080AA Tiedotteen PDF
Suosittelemme lataamaan virallisen teknisen tietoesitteen verkkosivuiltamme, josta löydät yksityiskohtaisia teknisiä tietoja, suorituskykyominaisuuksia ja sovellusohjeita. Tarjoamme ajantasaisimman ja luotettavimman datasheetin CGJ3E2X7R1C153K080AA-mallille, mikä tukee suunnittelua ja hankintaa tehokkaasti.
Laadun jakelija
IC-Components on ylpeä siitä, että olemme TDK:n virallinen ja laadukas jakelija. Toimitamme korkealaatuisia komponentteja takuuvarmalla aitoudella ja kilpailukykyisillä hinnoilla. Asiakkaat voivat helposti pyytää tarjouksen verkkosivultamme, hyödyntäen laajaa varastoa ja erinomaista asiakaspalvelua, joka on räätälöity ammattimaisen elektroniikkasuunnittelun ja valmistuksen tarpeisiin. Luota IC-Componentsiin toimitusketjun hallinnassa ja luotettavassa CGJ-sarjan kondensaattorien hankinnassa.
