LM224DR2 on yleiskäyttöinen operaatiovahvistin (op-amp), jonka on valmistanut AMI Semiconductor / ON Semiconductor. Se on lineaarinen integroitu piiri (IC), joka kuuluu kategoriaan "Lineaariset - Vahvistimet - Instrumentointi, OP-vahvistimet, Buffer-vahvistimet".
LM224DR2 on suunniteltu vastaamaan tarpeeseen monipuolisesta ja luotettavasta op-ampista, jota voidaan käyttää laajasti erilaisissa sovelluksissa. Siinä on neljä itsenäistä operaatiovahvistinpiiriä yhdessä paketissa, mikä tekee siitä kustannustehokkaan ratkaisun monivahvistinjärjestelmille.
LM224DR2:n keskeiset tekniset ominaisuudet sisältävät:
Käyttölämpötila-alue: -25°C aina 85°C
Käyttöjännitealue: 3V–32V (yksittäinen jännite) tai ±1,5V–±16V (kaksipuolinen)
Nopeuskerroin (slew rate): 0,6V/μs
Voittopalkki (gain bandwidth product): 1MHz
Sisääntulohäiriövirta: 90nA
Sisääntulo-offsetjännite: 2mV
Kanalikohtainen lähtövirta: 40mA
LM224DR2:n tärkeimmät edut ovat sen monipuolisuus, matala energian kulutus ja kyky toimia monen erilaisen käyttöjänniteen kanssa. Se soveltuu hyvin monenlaisiin sovelluksiin, kuten:
Instrumentointi ja mittauslaitteet
Signaalinkäsittelypiirit
Anturiliitännät
Matalaenergiavahvistinjärjestelmät
Yleiskäyttöinen vahvistus ja bufferointi
LM224DR2 on yhteensopiva vastaavien op-amp-IC:iden kuten LM124, LM224 ja LM324 sarjan kanssa. Nämä vastaavat tai vaihtoehtoiset mallit voivat tarjota samanlaista toiminnallisuutta ja spesifikaatioita, mikä antaa joustavuutta komponenttivalinnassa ja suunnittelussa.
LM224DR2 Avain tekniset ominaisuudet
Valmistajan osaunnusnumero on LM224DR2. Se on yleiskäyttöinen vahvistin, joka soveltuu monipuolisiin analogisiin piireihin ja tarjoaa luotettavan suorituskyvyn erilaisissa sovelluksissa.
LM224DR2 Pakkauksen koko

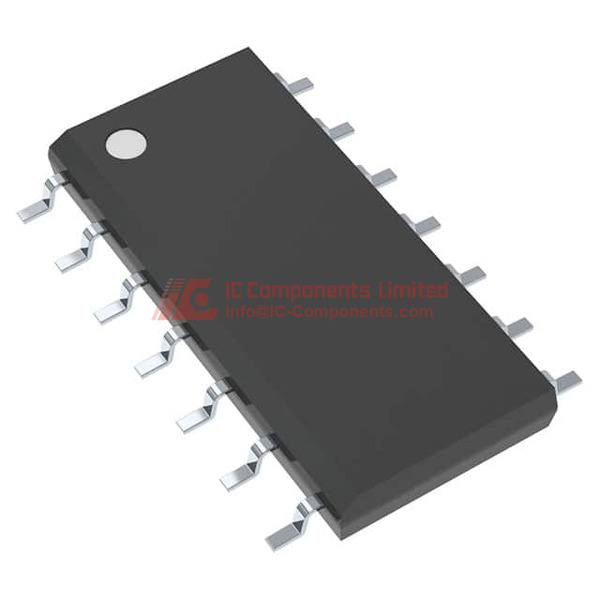

Pakkaustyyppi on SOIC, koko 14-SOIC eli 0,154 tuumaa (3,90 mm) leveä. Sakkomäärä on 14 pinniä, mikä tekee siitä yhteensopivan monien piirilevyjen kanssa. Lämmönhallintaominaisuudet sisältävät toimintalämpötila-alueen -25°C aina 85°C asti. Sähkön ominaisuudet ovat jännite - käyttö, yksin- tai kaksoisjännite (±): 3 V - 32 V ja ±1,5 V - 16 V.
LM224DR2 Sovellutus
LM224DR2 -vahvistinta käytetään monipuolisesti eri sovelluksissa, kuten mittausvahvistimissa, puskurivahvistimissa ja yleisessä takaisinkytkennässä analogisissa piireissä. Se soveltuu erityisesti signaalien käsittelyyn sekä audiovyöhykkeellä että mittausjärjestelmissä, kiitos laajan kaistan ja alhaisen offset-jännitteen.
LM224DR2 Ominaisuudet
LM224DR2 sisältää neljä itsenäistä operatiivista vahvistinsykliä, mikä mahdollistaa sen käytön monivaiheisissa piireissä. Se tarjoaa voitto-kaistan suhteen (GBW) 1 MHz ja slew rate -arvon 0,6 V/μs, mikä takaa nopean signaalinkäsittelyn ja korkean taajuusvasteen. Toimii tehokkaasti jännitealueella 3 V - 32 V, ja sopii sekä yksittäis- että kaksoisvirtalähteille. Minimaalinen sisääntulon bias-virta on 90 nA ja offset-jännitteen 2 mV, mikä edistää signaalin eheyttä ja tarkkuutta.
LM224DR2 laadun ja turvallisuuden ominaisuudet
LM224DR2 on varustettu MOIST-level (MSL) 1, mikä tarkoittaa, että sillä on ei rajoitettu hyllyaika normaaleissa olosuhteissa. Lisäksi se kykenee käsittelemään merkittäviä lähtövirtoja, jopa 40 mA per kanava, mikä takaa kattavan lähtöajurin kapasiteetin.
LM224DR2 Yhteensopivuus
Suunniteltu yleisesti käytettyyn 14-SOIC-pakkaukseen, LM224DR2 on yhteensopiva laajasti erilaisten piirilevyjen ja surface-mount -teknologioiden kanssa, mikä mahdollistaa helpon käyttöönoton erilaisissa sovelluksissa.
LM224DR2 Tiedotteen PDF
Suosittelemme lataamaan LM224DR2 -datasheet-tiedoston verkkosivuiltamme, sillä se sisältää kaikki tekniset tiedot ja käyttöhänitteet. Tämä varmistaa, että hyödynnät tuotteen täydet ominaisuudet ja suorituskyvyn.
Laadun jakelija
IC-Components on johtava jakelija, joka tarjoaa laajan valikoiman AMI Semiconductor / ON Semiconductor -tuotteita. Saat kilpailukykyiset hinnat ja luotettavan palvelun pyytämällä tarjouksen suoraan verkkosivuiltamme LM224DR2-vahvistimesta ja varmistaen tämän korkealaatuisen tuotteen saatavuuden.
