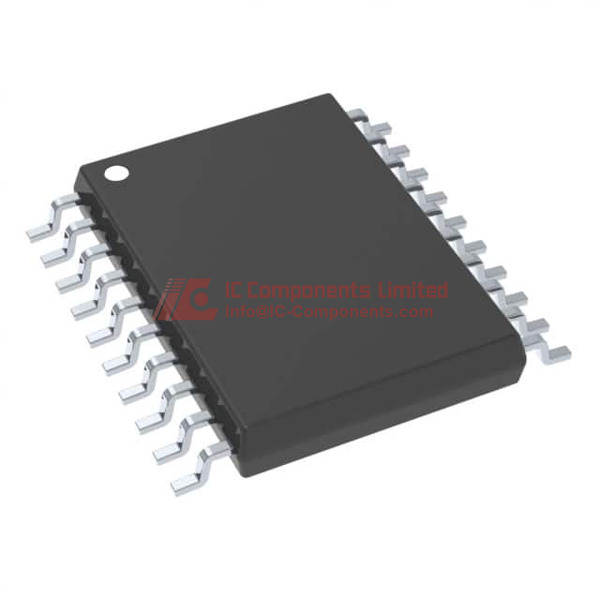

PIC16F628-04/SS on monipuolinen 8-bittinen mikrokontrolleri Microchip Technologysta, suunniteltu tarjoamaan vankkoja sulautettuja ohjausratkaisuja laajaan elektronisten sovellusten kirjon. Osana PIC 16F -sarjaa tämä mikrokontrolleri yhdistää tehokkaan suoriutuvuuden ja energiatehokkuuden kompaktissa 20-SSOP-paketissa.
Sen ytimessä on 8-bittinen suoritin, joka toimii 4 MHz:n taajuudella, tarjoten tehokkaat laskentamahdollisuudet sulautetuille järjestelmille. Mikrokontrolleriin sisältyy 3,5 KB FLASH-ohjelmamuistia (2K x 14) ja 224 x 8 RAM-muistia, sekä 128 x 8 EEPROM-muistia, mikä mahdollistaa monimutkaisen ohjelmoinnin ja tietojen tallennuksen tilaa säästävissä suunnitelmissa.
Keskeisiin ominaisuuksiin kuuluvat 16 I/O-pinniä, sisäinen taajuuslähde ja useita integroituneita liitäntöjä, kuten UART/USART-yhteys, PWM-toiminnot, brown-out-vireen tunnistus, käyttöönoton palautus (POR) ja valvontajänn itemittari (WDT). Laite on erittäin joustava, sillä se tukee 3V-5,5V toimintajännitettä ja toimii luotettavasti lämpötiloissa 0 °C:sta 70 °C:seen.
Mikrokontrolleri ratkoo suunnittelupaineita tarjoamalla kompaktin, energiatehokkaan ratkaisun, jossa on useita sisäänrakennettuja suojausominaisuuksia. Sen RoHS-yhteensopivuus ja lyijyttöinen pakkaus tekevät siitä sopivan nykyaikaisen elektroniikkatuotannon vaatimuksiin, ja SSOP-paketti minimoi piirilevyn tilantarpeen.
Mahdollisia sovellusalueita ovat teollisuuden ohjausjärjestelmät, autoteknologia, kulutuselektroniikka, koti-automaatio ja pienimuotoiset sulautetut ohjausprojektit, jotka vaativat tehokkaan ja luotettavan mikrokontrollerin suorituskykyä.
Saman tuotekategorian vastaavat tai vaihtoehtoiset mallit sisältäen PIC16F627, PIC16F676 ja muut PIC 16F -sarjan versiot tarjoavat vastaavia arkkitehtuurisia ominaisuuksia, mutta hieman erilaisia muisti- ja I/O-ratkaisuja sekä erityisiä liitäntöjä.
Mikrokontrollerin yhdistelmä sisäänrakennettuja ominaisuuksia, kompaktia muotoilua ja luotettavaa suorituskykyä tekee siitä erinomaisen valinnan insinööreille, jotka etsivät monipuolista sulautettua ohjausratkaisua erilaisiin elektronisten suunnittelujen tarpeisiin.
PIC16F628-04/SS Avain tekniset ominaisuudet
Integroitu piiri (IC) - PIC16F628-04/SS. Mikro-ohjain - 8-bittinen PIC 16F. Nopeus - 4 MHz.
PIC16F628-04/SS Pakkauksen koko
Tyyppi - Putki. Materiaali - SSOP. Koko - 20-SSOP (0,209 tuumaa, 5,30 mm leveä). Pin configurations - 20-SSOP. Lämmönkestävyyys - Käyttölämpötila 0°C ~ 70°C. Sähköiset ominaisuudet - Virtalähde 3 V ~ 5,5 V.
PIC16F628-04/SS Sovellutus
Suunniteltu käytettäväksi pienitehoisissa ja yhteysominaisuuksia vaativissa sovelluksissa, joissa tarvitaan upotettua ohjausta.
PIC16F628-04/SS Ominaisuudet
PIC16F628-04/SS on Micrel / Microchip Technologyn 8-bittinen mikro-ohjain pienessä SSOP-pakkauksessa, toiminnassa 4 MHz. Sisältää 3,5 KB flash-muistia, 224 x 8 tavua RAM-muistia ja 128 x 8 tavua EEPROM-muistia. Koosteisuus sisältää sisäisen tärinäkoneen, UART/USART-liitännät sekä yleisiä oheislaitteiden ominaisuuksia kuten ruskea-out-detektiokytkin/reset, virtatilanneohjaus (POR), pulssileveysmodulaatio (PWM) ja valvontajärjestelmä (WDT).
PIC16F628-04/SS laadun ja turvallisuuden ominaisuudet
Kosteudenkestävyystaso (MSL) on luokkaa 1 - Enintään, mikä takaa luotettavuuden ja kestävyyden erilaisissa ympäristöolosuhteissa.
PIC16F628-04/SS Yhteensopivuus
Soveltuu saumattomasti useimpiin upotettuihin järjestelmäarkkitehtuureihin, jotka vaativat 8-bittistä prosessointikärkeä ja standardoituja viestintäliitäntöjä.
PIC16F628-04/SS Tiedotteen PDF
Varmista tarkka toteutus kattavan datasheetimme avulla — saatavilla verkkosivuillamme kattavaa teknistä ohjeistusta varten. Lataa luotettavat datasheetit suoraan sivustoltamme PIC16F628-04/SS -mallille varmistaaksesi olennaisten teknisten tietojen ja sovellusohjeiden saatavuuden.
