AVX 1808AC102MAT1A on korkealuokkainen keraaminen kondensaattori, joka on suunniteltu monipuolisiin elektronisiin sovelluksiin. Se tarjoaa kestävät sähköiset ominaisuudet ja luotettavuuden vaihtelevissa käyttöympäristöissä. Tämä pintaliimattu monikerroksinen keraaminen kondensaattori (MLCC) on rakennettu tarjoamaan vakaa sähköinen suorituskyky haastavissa lämpötiloissa, minkä tuloksena sen käyttölämpötila-alue ulottuu -55°C:stä 125°C:hen.
Erityisesti yleiskäyttöisiin elektroniseen suunnitteluun soveltuva kondensaattori on kompaktin kokoinen 1808 (4520 mm-mitallinen) kotelomuodossa, jonka mitat ovat 0,181 tuumaa x 0,079 tuumaa (4,60 mm x 2,00 mm). Tämä tekee siitä ihanteellisen tilakriittisiin elektronisiin piireihin. X7R-lämpötila-kertoimen ansiosta kestää lämpötilavaihteluita luotettavasti, mikä on tärkeää piirin vakauden kannalta.
Kondensaattori tarjoaa 1000 pF kapasitanssin ±20 % toleranssilla ja sillä on vaikuttava 1000 V (1 kV) nimellisarvo. Tämä korkean jännitteen komponentti soveltuu vaativiin sähkö- ja elektroniikkajärjestelmiin. Keraaminen rakenne takaa hyvän kestävyytensä, ja tuote toimitetaan kätevässä rullassa ja tarrassa, mikä helpottaa valmistusprosessia.
Tärkeimpiä etuja ovat kompaktin pintaliimaussuunnittelun lisäksi korkea jännitelaajennus, laaja lämpötila-alue ja luotettavuus yleiskäyttösovelluksissa. Komponentti on erityisen sopiva tehoelektroniikassa, signaalinkäsittelyssä ja suodatuspiireissä, joissa vakaa sähköinen suorituskyky on kriittistä.
Vaikka tarkkoja vastaavia malleja ei mainita suoraan teknisissä tiedoissa, vastaavat korkean jännitteen keraamiset kondensaattorit valmistajilta kuten Murata, TDK ja Vishay voivat potentiaalisesti täyttää vastaavat vaatimukset elektronisessa suunnittelussa.
1808AC102MAT1A Avain tekniset ominaisuudet
Kapasitanssi 1000 pF, Nimellisjännite 1000 V (1 kV), Toleranssi ±20 %

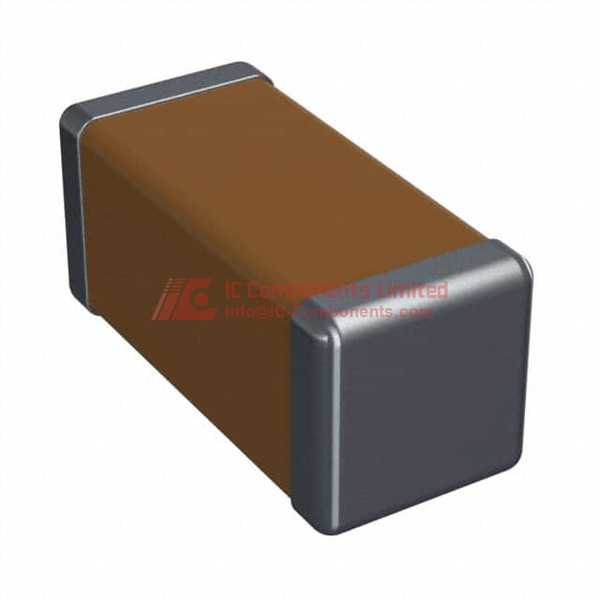

1808AC102MAT1A Pakkauksen koko
Pakkauksen tyyppi Tape & Reel (TR), Pakkaus / Kotelo 1808 (4520 metriikka), Koko 0,181" pitkälle x 0,079" leveälle (4,60 mm x 2,00 mm), Paksuus enintään 0,071" (1,80 mm), Pin-Konfiguraatio Pintaliitäntä, MLCC, Lämmöneristysominaisuudet Käyttölämpötila -55°C asti +125°C, Sähköiset ominaisuudet Lämpökerroin X7R
1808AC102MAT1A Sovellutus
Soveltuu yleiskäyttöisiin korkeajännite-sovelluksiin, kuten teholähteiden suodatus, dekoupling ja kytkentäpiirien suojaukset. Ihanteellinen piireihin, jotka vaativat kapasitanssin pysyvyyttä eri lämpötiloissa.
1808AC102MAT1A Ominaisuudet
Tämä monikerroskeraaminen kondensaattori tarjoaa 1000 pF kapasitanssin ja 1 kV nimellisjännitteen, tehden siitä sopivan korkeajännite- ja korkeataajuisisiin piireihin. X7R-lämpökerroin takaa kapasitanssin vakauden laajassa -55°C:n ja +125°C:n lämpötila-alueella. Pintaliitännäinen muotoilu 1808-kokomuodossa mahdollistaa kompaktit piirilevyt ja luotettavan sähköisen suorituskyvyn. Toleranssi ±20 % soveltuu yleiskäyttöön, jossa tarkkuus ei ole kriittistä mutta vakaa toiminta edellytetään. Tuote on suojattu kestävässä keramiikkarakenteessa, joka tarjoaa erinomaisen mekaanisen kestävyyden ja ympäristötekijöitä vastaan. Tape & reel -pakkauksen ansiosta automatisoitu kokoonpano on tehokasta massatuotannossa.
1808AC102MAT1A laadun ja turvallisuuden ominaisuudet
RoHS-yhteensopiva, odottaa vahvistusta varastotilanteen mukaan. Tuotteen valmistajana toimii AVX, arvostettu globaalisti toimiva toimittaja, joka on tunnettu korkealaatuisista keramiikkakomponenteistaan, täyttäen tiukimmat kansainväliset turvallisuus- ja luotettavuusstandardit. Rakenteen ja käytettyjen materiaalien ansiosta kondensaattori tarjoaa pitkäaikaisen vakauden sekä kestävyyden mekaanisille iskuille, tärinöille ja korkeille käyttölämpötiloille, mikä takaa luotettavan suorituskyvyn vaativissa teollisissa ja kaupallisissa sovelluksissa.
1808AC102MAT1A Yhteensopivuus
Yhteensopiva standardimenetelmien pintaliitäntätekniikan (SMT) ja laitteiden kanssa. Sopii teollisuuden standardin 1808 (4520 metriikka) PCB-uraan, jota käytetään laajasti tehohallinnassa, autotekniikassa ja teollisuuselektroniikassa. Voidaan integroida erilaisiin virtajohtojen ja jatkojohtojen sovelluksiin, jotka edellyttävät korkeajänniteisiä X7R-dielektrisiä kapasitoreita.
1808AC102MAT1A Tiedotteen PDF
Verkkosivustomme tarjoaa AVX:n 1808AC102MAT1A -kondensaattorin virallisen ja ajantasaisimman tietolomakkeen. Suosittelemme asiakkaiden lataavan tietoesitteen suoraan tuotteen nykyiseltä sivulta saadakseen yksityiskohtaiset tekniset tiedot, soveltamisohjeet ja luotettavuustiedot, jotka ovat olennaisia suunnittelussa ja laadunvarmistuksessa.
