LT3091IDE#PBF analogisilta laajakaistajännite Regent" tarjoaa monipuolisen ja tehokkaan lineaarisen jänniteregulatorin korkealaatuiseen sähkö- ja elektroniikkasuunnitteluun. Tämä integroitu piiri on edistyksellinen ratkaisu tehonsäädössä, erityisesti tarkkaan negatiiviseen jännitteen säätöön vaativissa elektronisissa järjestelmissä.
Negatiivisena säädettävänä lineaarisena jänniteregulaattorina laite tarjoaa poikkeuksellista joustavuutta, sen lähtöjännitealue on nollasta -32V ja kestää maksimissaan 1,5A virtalatauksen. Sen suunnittelussa on otettu huomioon useita kehittyneitä suojausominaisuuksia, kuten virran ylivirtasuojaus, ylipenotekin, kääntymispolaarisuus ja oikosulkusuojaus, mikä takaa luotettavan ja vakaan toiminnan haastavissakin ympäristöolosuhteissa.
Regulaattori on huipputuloksin varustettu, se tarjoaa vain 0,45V jännitehäviön 1,5A virtatilassa ja erinomaista tehoresistanssia (PSRR) 85 dB:stä 20 dB:iin 120 Hz:stä 1 MHz:iin taajuusalueella. Nämä ominaisuudet tekevät siitä erinomaisen esimerkiksi tarkkoihin analogisiin piireihin, telekommunikaatiolaitteisiin, teollisuuden ohjausjärjestelmiin ja autoteknologiaan.
Suunniteltu pinnasurface-asennuksiin, laite toimitetaan kompaktissa 14-DFN (4x3) -paketissa, mikä helpottaa lämpötilan hallintaa ja tilanpuutteen vaatimusten täyttämistä. Regulaattori toimii laajalla lämpötila-alueella -40°C:sta 125°C:iin, mikä korostaa sen teollisuus- ja kestävän käytön ominaisuuksia.
Tärkeimmät edut ovat sen lyijyttöinen ja RoHS-yhteensopiva suunnittelu, matala lepotila-virta 50,5 μA sekä integroitu ohjaustoiminto, kuten virran rajoitus ja käyttöönotto. Laite tukee joustavaa sisääntulojännitealuetta jopa -36V, tarjoten suunnittelijoille runsaasti käyttövaraa.
Mahdollisia vastaavia tai vaihtoehtoisia malleja ovat Analog Devicesin tuotevalikoiman lineaariregulaattorit, kuten LT3080, LT3081 ja LT3086, jotka tarjoavat vastaavia negatiivisen jännitteen säätökykyjä, hieman vaihteluita virtakapasiteetissa ja paketeissa.
LT3091IDE#PBF soveltuu erityisesti käyttötarkoituksiin, joissa tarvitaan tarkkaa negatiivista jännitteen säätöä, kuten tarkkuusinstrumentaatiossa, viestintäjärjestelmissä, äänilaitteissa, sensoriliitännöissä ja korkeatasoisissa analogisissa piirisuunnitelmissa, missä stabiili ja hallittu negatiivinen jännite on kriittistä.
LT3091IDE#PBF Avain tekniset ominaisuudet
LT3091IDE#PBF on lineaarinen jännitepitäjäpiiri, joka tarjoaa säädettävän negatiivisen jännitteen yhdellä ulostulotulolla. Maksimikosketusjännitehäviö (Dropout): 0,45 V @ 1,5 A. Ulostulojännite: 1,5 A.
LT3091IDE#PBF Pakkauksen koko

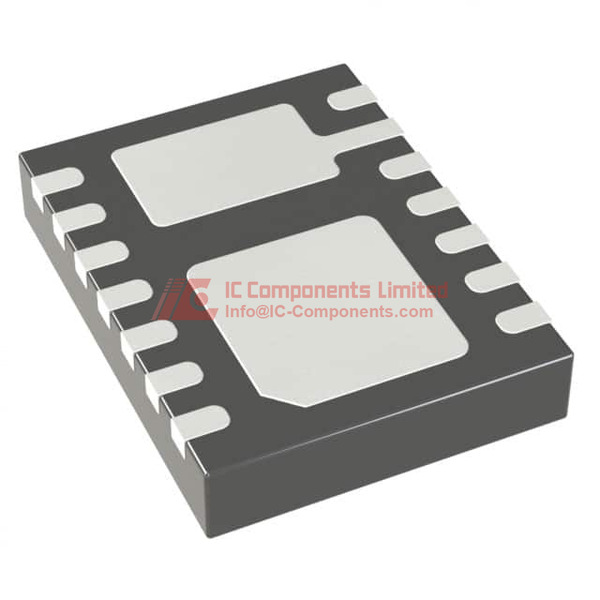

Pakkauksen tyyppi: 14-DFN (4x3). Pakkausmateriaali: Putki. Pin-Konfiguraatio: 14-WFDFN paljastettu pohja.
LT3091IDE#PBF Sovellutus
Soveltuu tarkkoja negatiivisen jännitteen säädöksiä vaativiin sovelluksiin, kuten laboratorio- ja mittauslaitteisiin sekä ammattilaistason elektronisiin järjestelmiin.
LT3091IDE#PBF Ominaisuudet
LT3091IDE#PBF on korkeasuorituskykyinen säädettävä negatiivinen jännitesäädin, joka pystyy tarjoamaan jopa 1,5 A ulostulovirran. Laite toimii laajalla lähtöjännitteen alueella, jopa -36 V, ja voi säätää jännitteen nollasta jopa -32 V. Alhainen jännitehäviö maksimilähdössä 0,45 V takaa tehokkaan toiminnan myös pienillä lähtötehoneroilla. Se ylläpitää korkean tehovahvistuksen häiriösuhteen (PSRR) 85 dB:stä 20 dB:iin 120 Hz:stä 1 MHz:iin, tarjoten erinomaisen melunsuojan ja vakauden herkillä sovelluksilla.
LT3091IDE#PBF laadun ja turvallisuuden ominaisuudet
LT3091 sisältää useita suojamekanismeja, kuten ylivirtasuoja, ylipäänsulake, peruriippuvuuden suoja ja oikosulkusuoja, mikä parantaa laitteen turvallisuutta ja luotettavuutta erilaisissa kuormitusolosuhteissa.
LT3091IDE#PBF Yhteensopivuus
Laite on yhteensopiva pintaliitosteknologian (SMT) kanssa, mikä mahdollistaa helpon ja tehokkaan piirilevyn asennuksen.
LT3091IDE#PBF Tiedotteen PDF
Tarjolla on täydelliset tekniset tiedot, specifikaatiot ja sovellusohjeet LT3091IDE#PBF-datasheetistä, joka löytyy verkkosivuiltamme. Suosittelemme lataamaan lähdekohdasta varmistaaksesi ajantasaiset ja tarkan tiedon.
Laadun jakelija
IC-Components on korkealaatuisten ADI (Analog Devices, Inc.) -tuotteiden johtava jakelija. Saat parhaat hinnat ja laadun takuun LT3091IDE#PBF:lle pyytämällä tarjouskalvon suoraan verkkosivuiltamme. Luota meihin luotettavana jakelijana ja erinomaisen asiakaspalvelun tarjoajana.
