ADP160AUJZ-1.2-R7 on lineaarinen jännitesäätötehdaspiiri (IC), jonka on valmistanut Analog Devices, Inc. (ADI). Se kuuluu PMIC (Power Management Integrated Circuit) -jännitesäätimet - lineaarinen kategoriaan, ja tarjoaa vakion positiivisen lähtöjännitteen 1,2 V maksimilähdönsuurudella 150 mA.

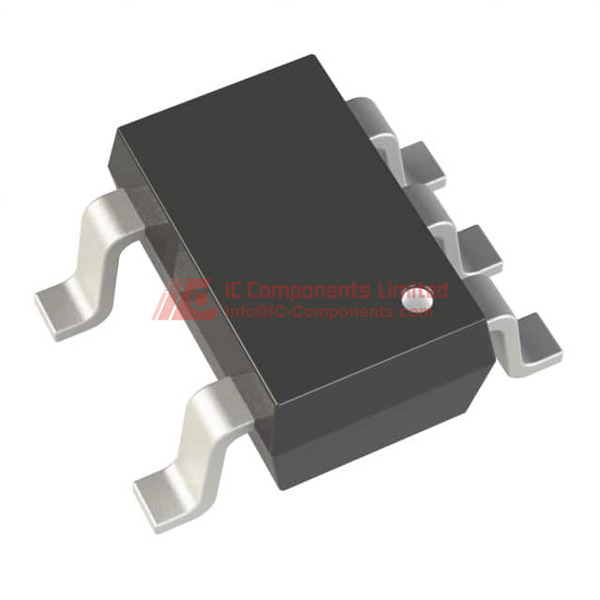

Tämä kompaktin ja lämpötehokkaan säädin on suunniteltu TSOT-5 (TSOT23-5) kotelolla, ja se vastaa suunnittelun haasteisiin vähäisen tilantarpeen ratkaisuna, soveltuen tilaa säästäviin sovelluksiin. Se toimii laajalla lämpötila-alueella -40°C:sta 125°C:een, mikä tekee siitä sopivan monenlaisiin ympäristöihin.
ADP160AUJZ-1.2-R7:n keskeisiin teknisiin ominaisuuksiin kuuluvat maksimissaan 5,5 V:n syöttöjännitealue, lepotilasesitys 1,25 mA ja tehopuolen vaimennussuhde (PSRR) 72 dB 100 Hz:llä ja 62 dB 1 kHz:llä. Se sisältää myös suojausmekanismeja kuten ylivirtasuojan, ylipäänsä ylikuumenemisen suojan ja vapaajänniteen eston (UVLO), jotka takaavat luotettavan ja turvallisen toiminnan.
ADP160AUJZ-1.2-R7:n tärkeimpiä etuja ovat sen pieni koko, laaja toimintalämpötila-alue ja sisäänrakennetut suojausominaisuudet, mikä tekee siitä erinomaisen valinnan monipuolisiin elektronisiin sovelluksiin kuten kannettaviin laitteisiin, teollisuuslaitteisiin ja kulutuselektroniikkaan.
ADP160AUJZ-1.2-R7 on yhteensopiva eri järjestelmien kanssa ja sitä voidaan käyttää suoraan korvaamaan muita lineaarisia jännitesäätöpiirejä, joilla on samankaltaiset tekniset tiedot. Tärkeimpiä vastaavia tai vaihtoehtoisia malleja ovat esimerkiksi ADP160AUJZ-1.5-R7, ADP160AUJZ-1.8-R7 ja ADP160AUJZ-2.5-R7, jotka tarjoavat eri kiinteitä lähtöjännitteitä samalla kotelolla ja toiminnallisuudella.
Yhteenvetona ADP160AUJZ-1.2-R7 on monipuolinen ja luotettava lineaarinen jännitesäätöpiiri, joka tarjoaa kompaktin ja tehokkaan ratkaisun tehohallintaan laajassa elektronisten sovellusten valikoimassa.
ADP160AUJZ-1.2-R7 Avain tekniset ominaisuudet
Lineaarinen jännite regulaattori IC, positiivinen kiinteä lähtö, yksi lähtö, tarjoaa vakaata 1.2V ulostuloa korkeammasta jännitteestä. Se voi syöttää 150 mA:n lähtövirran ja maksimaalinen syöttöjännite on 5,5 V. Vuotovahvarajana 1,25 mA, ja sen PSRR-arvot ovat 72 dB 100 Hz:sta 62 dB:iin 1 kHz:sta, mikä takaa korkean tarkkuuden, vakauden ja luotettavuuden eri lämpötilaolosuhteissa välillä -40 °C:stä 125 °C:iin.
ADP160AUJZ-1.2-R7 Pakkauksen koko
Pakkaustyyppi: Digi-Reel, Materiaali: TSOT23-5, Pinni Konfiguraatio: SOT-23-5 Ohut, TSOT-23-5, Lämmönkestävät ominaisuudet: Laaja käyttölämpötila-alue -40 °C:stä 125 °C:iin, Sähkötiedot: Jännite - Sisääntulo (Maksim) 5,5 V, Virta - Syöttö (Maksim) 65 A.
ADP160AUJZ-1.2-R7 Sovellutus
Soveltuu monenlaisiin jännitesäädön vaatimuksiin kuluttajaelektroniikassa, dataliikennelaitteissa ja upotetuissa järjestelmissä.
ADP160AUJZ-1.2-R7 Ominaisuudet
Analog Devicesin ADP160AUJZ-1.2-R7 on osa heidän lineaaristen jännite regulaattorien sarjaa, suunniteltu tarjoamaan vakaa 1,2 V ulostulo korkeammasta jännitelähteestä. Laite sisältää suojaustoimintoja kuten ylivirtasuojaus, ylikuumenemisensori ja alipolttoisuuden esto (UVLO), varmistaen laitteen ja sovelluksen turvallisuuden ja kestävyyden. Lisäksi se tarjoaa tehokkaan suojan kosteudelta, sen kosteussyöjän taso on 1 (rajoittamaton).
ADP160AUJZ-1.2-R7 laadun ja turvallisuuden ominaisuudet
ADP160AUJZ-1.2-R7 sisältää useita suojausominaisuuksia, kuten ylivirtasuojaus, ylikuumenemissuojaus ja undervolt-lockout (UVLO), jotka varmistavat laitteen ja sovelluksen turvallisuuden ja kestävyyden. Kosteudenkestävyystaso on 1 (rajoittamaton).
ADP160AUJZ-1.2-R7 Yhteensopivuus
Laitteen pakkaus on TSOT-5, joka on yleinen pinta-asemointiteknologian (SMT) komponenteille, mikä helpottaa nopeaa ja vaivatonta integrointia eri piirisuunnitelmiin.
ADP160AUJZ-1.2-R7 Tiedotteen PDF
Löydä virallisin ja perusteellisin ADP160AUJZ-1.2-R7 datasheet verkkosivuiltamme. Suosittelemme lataamaan sen suoraan tästä sivusta saadaksesi kattavat tekniset tiedot ja sovellusohjeet.
Laadun jakelija
Premium-jakelijana IC-Components tarjoaa ylpeänä Analog Devicesin tuotteita kuten ADP160AUJZ-1.2-R7. Varustamme sinut laadukkailla ja luotettavilla komponenteilla. Hinnat ja tarkemmat tiedot saat pyytämällä tarjouspyynnön suoraan verkkosivuiltamme.
