AD7528JN on 8-bittinen digitaalikoje-analogia-muunnin (DAC), jonka on valmistanut Analog Devices, Inc. (ADI). Se kuuluu datankeruu-IC-ryhmään ja on erityisesti suunniteltu digitaalista-analogia-muutostarpeisiin.
AD7528JN:ssa on rinnakkainen tietoliitäntä ja se käyttää R-2R-arkkitehtuuria digitaalisten syötteiden muuntamiseen analogisiksi lähtösignaaleiksi. Se voi toimia digitaalisen jännitesyötön välillä 5V–15V ja analogisen jännitesyötön samalla välillä 5V–15V, mikä tekee siitä monipuolisen erilaisiin sovelluksiin.

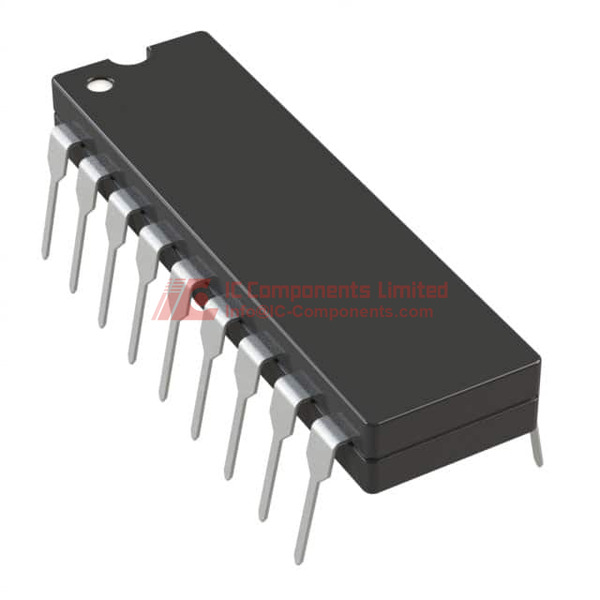

Yksi keskeisistä suunnitteluhaasteista, johon AD7528JN vastaa, on pieni koko ja korkea suorituskyky vaativa, kompakti DAC-ratkaisu. Laite toimitetaan 20-nastaisena dual in-line -pakettina (DIP), jossa on läpivientireikien kiinnitystapa, mikä mahdollistaa helpon integroinnin erilaisiin elektronisiin järjestelmiin.
AD7528JN:n maksimi kokonais- ja erotusvirhe (INL/DNL) on ±1 LSB, mikä takaa tarkan ja luotettavan muunnoksen. Siinä on myös nopea vakiintumisaika, 400 nanosekuntia, mikä mahdollistaa tehokkaan signaalinkäsittelyn aika-kriittisissä sovelluksissa.
AD7528JN:n keskeiset edut ovat sen laaja käyttöjännitealue -40°C:sta 85°C:seen, mikä tekee siitä sopivan erilaisiin ympäristöolosuhteisiin. Lisäksi laite luokitellaan kosteussietoisuustasolle (MSL) 1, mikä tarkoittaa rajatonta käyttöikää, ja tämä helpottaa valmistus- ja kokoamisprosessia.
AD7528JN soveltuu moniin eri käyttökohteisiin, kuten teollisuusautomaatiojärjestelmiin, mittauslaitteisiin, ääni- ja videomateriaalin käsittelyyn sekä muihin sovelluksiin, jotka vaativat korkeatasoista digitaalista-analogia-muunnosta.
Vaikka AD7528JN on ADI:n tietty malli, toisilta valmistajilta on saatavilla useita vastaavia tai vaihtoehtoisia DAC-malleja. Joitakin vastaavia tuotteita ovat ADI:n AD7524- ja AD7525-sarjat, Texas Instrumentsin DAC0808- ja DAC0832-sarjat sekä Microchip Technologyn MCP4921- ja MCP4922-sarjat.
AD7528JN Avain tekniset ominaisuudet
AD7528JN on kahdeksanpaikkainen kaksois digitaalinen-analoginen muunnin, suunniteltu R-2R-arkkitehtuurilla. Se sisältää useita D/A-muuntimia ja rinnakkaisen dataliitännän, mikä mahdollistaa nopean ja tehokkaan viestinnän sekä minimaalisen datansiirtovirheen. Toimintavirtavaatimukset vaihtelevat 5 V:sta 15 V:iin sekä analogisessa että digitaalisessa virtalähteessä, ja sen unbuffered-sähköinen ulostulo sekä ulkoinen viite takaavat yhteensopivuuden erilaisien piirien ja sovellusten kanssa. Vakaus on erittäin nopea, vain 400 ns, mikä vähentää viivettä signaalin käsittelyssä.
AD7528JN Pakkauksen koko
Tyyppi: putki
Materiaali: Sähkösähköä ehkäisevä materiaali
Koko: 20-PDIP
nastojen Konfiguraatio: Reikäläinen DIP
Lämpötilaominaisuudet: Käyttölämpötila -40 °C ~ 85 °C
Sähköiset ominaisuudet: Jännite - Syöttö (analoginen/digitaali): 5 V ~ 15 V, Ulostulon tyyppi: Virta - ei välimuistilla
AD7528JN Sovellutus
AD7528JN soveltuu erityisen hyvin digitaalisten-analogisten muuntimien sovelluksiin, mahdollistain tarkan sähköisen ulostulon monenlaisiin käyttötarkoituksiin kuten automaattiseen testi- ja mittalaitteisiin, robotiikkaan sekä teollisuuden prosessinohjaukseen.
AD7528JN Ominaisuudet
Tämä integroitupiiri on kahdeksanbitinen, kaksois digitaalinen-analoginen muunnin, joka hyödyntää R-2R-arkkitehtuuria. Sen useiden D/A-muuntimien määrä ja rinnakkaisen dataliitännän ansiosta se mahdollistaa nopean ja tehokkaan tiedonsiirron sekä vähäisen virheenkäsittelyn. Toimintajännite voi olla 5 V:sta 15 V:iin, mikä tarjoaa joustavuutta virtalähteessä, ja unbuffered-virtaulostulo sekä ulkoinen referenssiominaisuus takaavat yhteensopivuuden monien piirien ja sovellusten kanssa. Vakaus on erittäin nopea, vain 400 nanosekuntia, mikä vähentää viivettä signaalinkäsittelyssä.
AD7528JN laadun ja turvallisuuden ominaisuudet
Komponentti on MSL-1-luokiteltu, mikä tarkoittaa, että sitä voi varastoida pysyvästi ilman kosteuden aiheuttamaa haittaa. Tuote ei ole RoHS-yhteensopiva, sillä sisältää lyijyä, joten käyttö ja hävittäminen on suoritettava erityisten säädösten mukaisesti.
AD7528JN Yhteensopivuus
Täysin yhteensopiva kaikkien laitteiden kanssa, jotka vaativat rinnakkaisen laitteen digitaalisen-analogisen muuntimen. Tyyppi on Reikäläinen DIP, mikä helpottaa asennusta ja integrointia piirilevyihin.
AD7528JN Tiedotteen PDF
Lisätietoja AD7528JN:n teknisistä ominaisuuksista ja asennusohjeista saat ladattua laitteen datasheet PDF-tiedostona verkkosivuiltamme. Suosittelemme suoraan kyseiseltä sivulta lataamaan virallisen asiakirjan luotettavan projektikehityksen ja komponentin käyttöönoton varmistamiseksi.
