Op Amp vs Comparator selitetty: erot, toimintaperiaatteet ja sovellukset

Operaatiovahvistimet (operaatiovahvistimet) ja komparaattorit ovat kaksi tärkeää komponenttia, joita käytetään analogisissa elektroniikkapiireissä, mutta ne on suunniteltu eri tarkoituksiin.Vaikka ne näyttävät samanlaisilta piirikaavioissa, ne eroavat signaalin vahvistuksesta, jännitevertailusta, kytkentänopeudesta, takaisinkytkentätoiminnasta ja lähtökäyttäytymisestä.Näiden erojen ymmärtäminen on tärkeää vakaiden ja luotettavien elektronisten järjestelmien rakentamiseksi.Tässä artikkelissa kerrotaan, kuinka operaatiovahvistimet ja vertailijat toimivat, niiden tärkeimmät erot, avoimen ja suljetun silmukan toiminta, kisko-kiskoon operaatiovahvistimet, vertailijan lähtötyypit, Schmittin liipaisuhystereesi ja oikean laitteen valinta erilaisille elektroniikkapiireille.

Katalogi

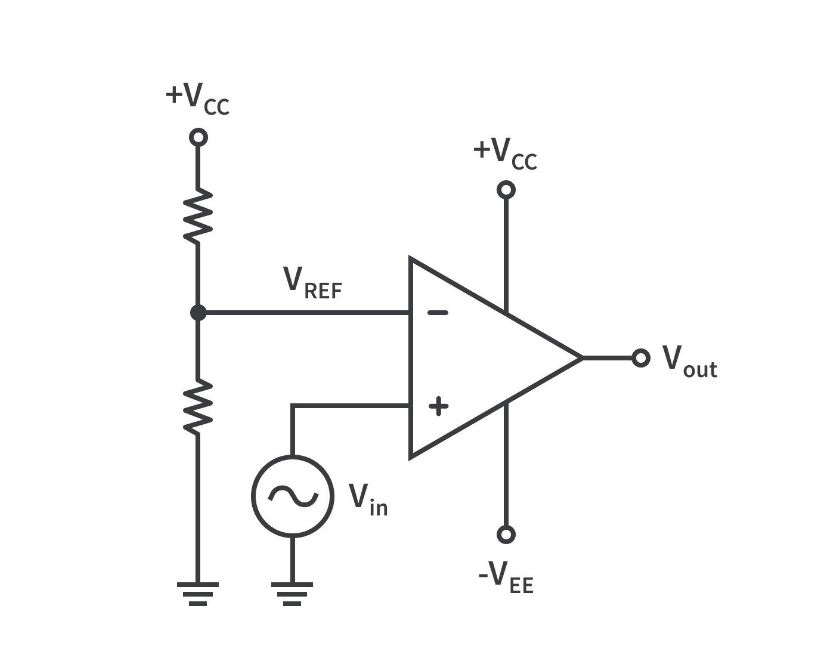

Kuva 1: Operaatiovahvistin ja vertailu

Mikä on op-vahvistin ja mikä on vertailija?

Operaatiovahvistin (operaatiovahvistin) ja komparaattori ovat kaksi yleistä elektroniikkakomponenttia, joita käytetään analogisissa piireissä.Vaikka ne näyttävät samanlaisilta, koska molemmissa on kaksi tuloliitintä ja yksi lähtöliitin, ne on valmistettu eri tarkoituksiin.Operaatiovahvistinta käytetään pääasiassa tarkan signaalin vahvistamiseen ja analogisen signaalin käsittelyyn.Koska se pystyy havaitsemaan hyvin pieniä jännitteen muutoksia, sitä käytetään laajasti monissa elektronisissa järjestelmissä ja piireissä.

Komparaattori on suunniteltu vertaamaan kahta jännitesignaalia ja määrittämään, kumpi jännite on suurempi.Toisin kuin operaatiovahvistin, joka keskittyy tarkkaan vahvistukseen, vertailulaite keskittyy jännitteen havaitsemiseen ja signaalien vertailuun.Monet aloittelijat sekoittavat nämä kaksi komponenttia, koska niiden symbolit ja tulot näyttävät samanlaisilta, mutta ne on suunniteltu erilaisiin elektroniikkapiirisuunnittelun tehtäviin.

Kuinka op-vahvistimet ja vertailijat toimivat elektronisissa piireissä

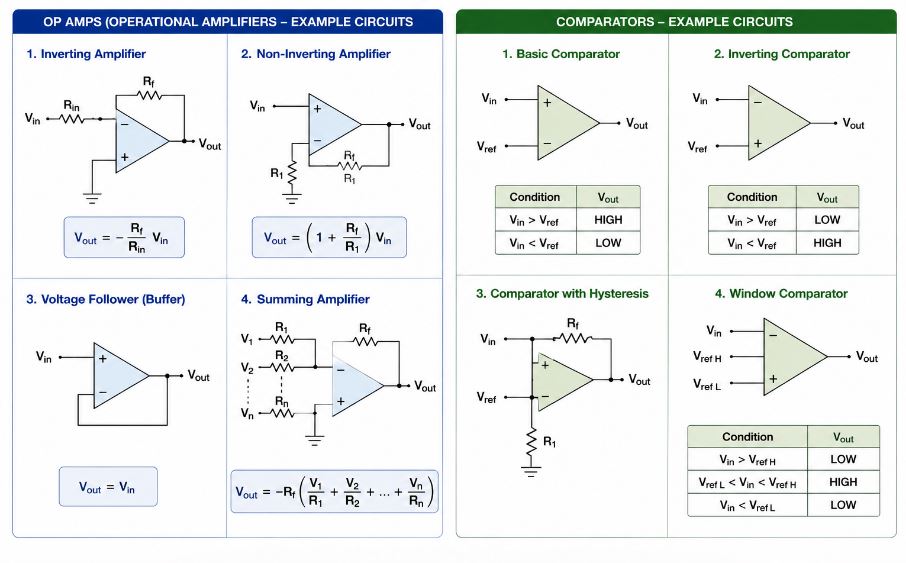

Kuva 2: Operaatiovahvistimet ja vertailulaitteet elektronisissa piireissä

Operaatiovahvistimet ja vertailijat toimivat molemmat vertaamalla jännite-eroa kahden tuloliittimen välillä, joita kutsutaan invertoivaksi (-) ja ei-invertoivaksi (+) tuloksi.Elektroniikkapiireissä laite tarkistaa jatkuvasti näitä tulojännitteitä ja muuttaa lähtövastetta sen mukaan, kumpi tulo on suurempi.Operaatiovahvistin tai operaatiovahvistin tuottaa tavallisesti tasaisen ja kontrolloidun lähtösignaalin analogista signaalinkäsittelyä varten.Sitä vastoin komparaattori on suunniteltu vaihtamaan ulostulo nopeasti HIGH- ja LOW-tilojen välillä aina, kun tulojännite ylittää tietyn kynnyksen.Näiden erilaisten lähtökäyttäytymisten vuoksi operaatiovahvistimia ja komparaattoreita käytetään eri toimintoihin elektroniikkapiirien suunnittelussa.

Op Amp vs Comparator: Keskeiset erot

Ominaisuus	Op Amp (Operaatiovahvistin)	Vertailija
Päätoiminto	Vahvistaa analogiset signaalit tarkasti	Vertaa kahta jännitteet ja havaitsee kumpi on suurempi
Lähtö Käyttäytyminen	Tuottaa a tasainen ja suhteellinen tulos	Kytkimet nopeasti HIGH- ja LOW-tilojen välillä
Toiminnassa tila	Yleensä toimii suljetun silmukan tilassa	Yleensä toimii avoimessa tilassa
Palaute Käyttö	Yleisesti käytössä negatiivista palautetta	Normaalisti toimii ilman palautetta
Vastaus Nopeus	Hitaammin vaihtoreaktio	Nopeammin vaihtoreaktio
Lisääntyminen Viive vs Slew Rate	Rajoitettu muutosnopeus lähtöjännitteen muutosten aikana	Rajoitettu etenemisviive kytkennän aikana
Ensisijainen Tarkoitus	Analoginen signaali vahvistus ja käsittely	Jännite kynnyksen havaitseminen ja signaalin vertailu
Lähtö Siirtymä	Asteittain lähdön muutos	Välitön lähdön vaihto
Kylläisyys Toipuminen	Hitaammin toipuminen kyllästymisestä	Nopeammin toipuminen kyllästymisestä
Signaalin tyyppi	Parasta varten analogiset signaalit	Parasta varten digitaalisia kytkentäsignaaleja
Circuit Focus	Tarkkuus ja vakautta	Nopea jännite havaitseminen
Yleinen käyttö sisällä Elektroniikka	Signaali ilmastointi- ja analogiset piirit	Jännite valvonta- ja tunnistuspiirit
Suunnittelu Prioriteetti	Tarkkuus ja vakaa vahvistus	Nopeus ja nopea signaalivaste

Avoimen silmukan vs. suljetun silmukan toiminta

Ominaisuus	Avoin silmukka Toiminta	Suljettu silmukka Toiminta
Palaute Yhteys	Ei palautetta on kytketty lähdöstä tuloon	Käyttää palautetta lähdöstä tuloon
Lähtö Käyttäytyminen	Lähtö vaihtaa nopeasti korkeimmalle HIGH tai LOW tasolle	Lähtö muuttuu vähitellen ja pysyy hallinnassa
Hanki hallinta	Erittäin korkea ja hallitsematon voitto	Voitto on palauteverkon ohjaama
Vakaus	Vähemmän vakaa analogista vahvistusta varten	Vakaampi signaalinkäsittelyä varten
Signaali Vastaus	Nopeasti vaihtoreaktio	Sileä ja tarkka vastaus
Yhteinen laite Käyttö	Yleisesti käytetty vertailijoissa	Yleisesti käytetty operaatiovahvistinpiireissä
Päätarkoitus	Jännite vertailu ja kynnyksen havaitseminen	Tarkkaa analoginen signaalin vahvistus
Lähtö Tarkkuus	Alempi analogisten signaalien tarkkuus	Korkeampi analogisten signaalien tarkkuus
Piiri Toiminto	Toimii kuten a jännitteen ilmaisin tai kytkin	Toimii kuten a ohjattu vahvistin
Tyypillistä Sovellus	Vertailija ja kytkentäpiirit	Vahvistin ja analogiset käsittelypiirit

Voidaanko op-vahvistinta käyttää vertailuna?

Kyllä, operaatiovahvistinta voidaan käyttää vertailuna, koska molemmat laitteet vertaavat kahta tulojännitettä.Kun operaatiovahvistin toimii ilman takaisinkytkentää, lähtö muuttuu sen mukaan, kumpi tulojännite on suurempi.Tämän käyttäytymisen vuoksi jotkin yksinkertaiset elektroniikkapiirit käyttävät operaatiovahvistimia perusjännitteen havaitsemiseen ja kynnyksen havaitsemiseen.

Operaatiovahvistimet on kuitenkin suunniteltu pääasiassa analogisen signaalin vahvistamiseen nopean kytkentätoiminnan sijaan.Kun operaatiovahvistinta käytetään vertailuna, lähtö voi tulla kyllästymään lähelle tehonsyötön rajoja.Kyllästymisen jälkeen operaatiovahvistin saattaa vaatia lisää palautumisaikaa, ennen kuin lähtö voi vastata oikein.Tämä kyllästyksen palautumisviive voi hidastaa kytkentää ja epävakaa lähtökäyttäytymistä nopeissa tai kohinaisissa elektroniikkapiireissä.Näistä rajoituksista johtuen omistetut vertailupiirit ovat yleensä edullisia tarkan ja luotettavan jännitteen havaitsemiseen nykyaikaisissa elektronisissa järjestelmissä.

Miksi Rail-to-Rail-operaatiovahvistimet ovat tärkeitä pienjännitepiireissä

Rail-to-rail-operaatiovahvistimet ovat tärkeitä pienjännitepiireissä, koska ne voivat käsitellä tulo- ja lähtösignaaleja hyvin lähellä virtalähteen jännitetasoja.Nykyaikaisissa elektronisissa järjestelmissä, kuten akkukäyttöisissä laitteissa, Arduino-piireissä ja sulautetuissa järjestelmissä, syöttöjännite on usein rajoitettu 3,3 V:iin tai 5 V:iin, mikä voi olla vaikeaa tavallisille operaatiovahvistimille.Monilla tavallisilla operaatiovahvistimilla on myös rajoitettu yhteistilan tuloalue, mikä tarkoittaa, että tulojännite ei voi liikkua lähelle positiivisia tai negatiivisia syöttökiskoja aiheuttamatta virheellistä toimintaa tai signaalin vääristymistä.

Kiskosta kiskoon -operaatiovahvistin ratkaisee tämän ongelman sallimalla tulo- ja lähtösignaalialueen siirtyä paljon lähemmäksi syöttökiskoja, mikä parantaa signaalin tarkkuutta ja maksimoi käytettävissä olevan jännitealueen.Tämä tulee erityisen tärkeäksi pienjännitteisissä analogisissa piireissä ja anturiliitäntäjärjestelmissä, joissa jokaisella signaalialueen voltilla on merkitystä.Pienjännitepiireissä käytetyillä vertailijoilla voi olla myös tuloalueen rajoituksia, joten oikean kisko-kisko-laitteen valinta auttaa parantamaan kytkentävarmuutta ja analogisen signaalin suorituskykyä.Näiden etujen vuoksi kiskosta kiskoon -operaatiovahvistimia käytetään laajalti sulautetuissa järjestelmissä, kannettavassa elektroniikassa, anturipiireissä ja nykyaikaisissa pienitehoisissa elektroniikkarakenteissa.

Vertailun lähtötyypit selitetty

Ominaisuus	Open-Collector / Open-Drain -lähtö	Push-Pull Lähtö
Lähtö Toiminta	vetää lähtö LOW ja käyttää ulkoista vetovastusta HIGH-tilaan	Aktiivisesti ohjaa lähtöä HIGH ja LOW
Pull-Up Vastus	Pakollinen	Ei vaadita
Vaihtaminen Nopeus	Yleensä hitaammin	Yleensä nopeammin
Jännite Joustavuus	Voi käyttöliittymä eri jännitetasoilla	Yleensä rajoittuu sen syöttöjännitteeseen
Piiri Monimutkaisuus	Tarpeita ylimääräinen ulkoinen vastus	Yksinkertaisempi piirikytkentä
Yleistä Vertailupiirit	LM393, LM339	Moderni nopeat komparaattorit
Main Etu	Joustava jänniteliitäntä	Nopeammin ja vahvempi lähtötaajuus
Main Sovellus	Mikro-ohjaimet, sulautetut järjestelmät, teollisuuspiirit	Digitaalinen elektroniikka ja nopeat kytkentäpiirit

Vertaileva hystereesi ja Schmittin laukaisintoiminto

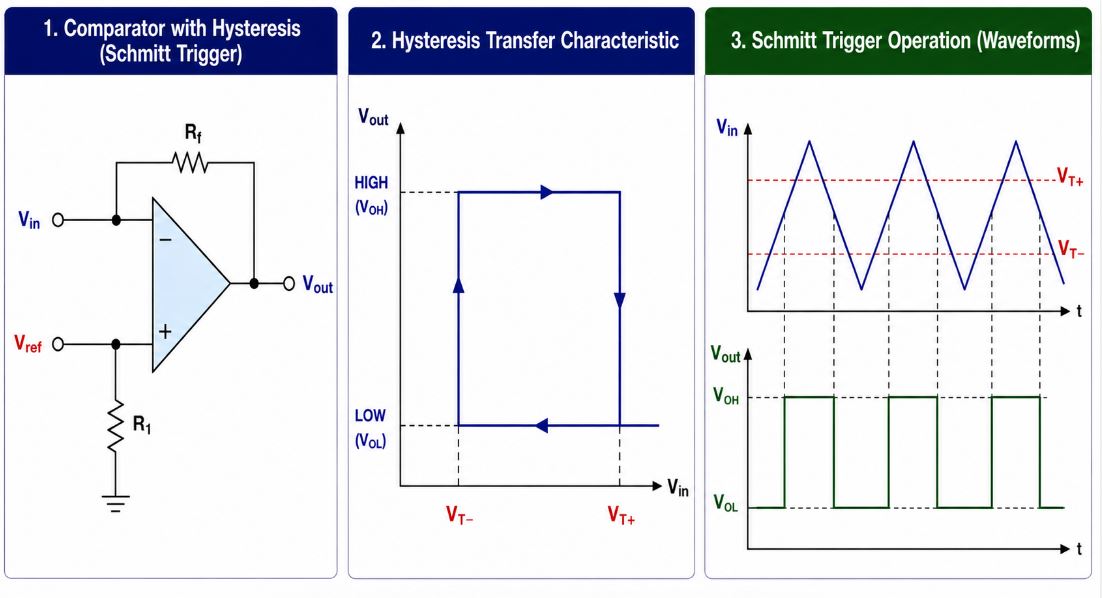

Kuva 3: Vertailun hystereesi ja Schmitt-laukaisimen toiminta

Komparaattorin hystereesiä ja Schmittin liipaisutoimintoa käytetään parantamaan vertailupiirien vakautta vähentämällä sähköisen kohinan tai epävakaiden tulosignaalien aiheuttamaa väärää kytkentää.Normaalissa vertailupiirissä lähtö vaihtaa tilaa aina, kun tulojännite ylittää yhden kynnysjännitteen, mikä voi aiheuttaa nopean lähdön värähtelyn, kun signaali on kohinainen tai muuttuu hitaasti.Schmitt-liipaisuvertailija ratkaisee tämän ongelman lisäämällä hystereesiä positiivisen palautteen kautta, mikä luo erilliset ylemmän ja alemman kytkentäkynnyksen.Koska tulojännitteen on siirryttävä kauemmas ennen kuin lähdön tila muuttuu uudelleen, piiristä tulee vakaampi ja kestävämpi kohinaa vastaan.Tämän parannetun kytkentävakauden ansiosta Schmitt-liipaisuvertailupiirit ovat erityisen hyödyllisiä meluisissa elektronisissa ympäristöissä, joissa luotettava jännitteen havaitseminen on tärkeää.

Operaatiovahvistimien ja vertailulaitteiden todelliset sovellukset

Op Amp sovellukset

• Äänen vahvistimet – Op-vahvistimia käytetään laajalti äänenvahvistinpiireissä, koska ne tarjoavat tarkan analogisen signaalin vahvistuksen ja hiljaisen suorituskyvyn.

• Anturin signaalin ilmastointi – Operaatiovahvistimet auttavat vahvistamaan heikkoja anturisignaaleja ennen kuin mikro-ohjaimet ja digitaaliset järjestelmät käsittelevät niitä.

• Aktiiviset suodattimet – Operaatiovahvistinpiirejä käytetään yleisesti aktiivisissa alipäästö-, ylipäästö- ja kaistanpäästösuodattimissa analogista signaalinkäsittelyä varten.

• Sulautetut järjestelmät ja Arduino-projektit – Rail-to-rail-operaatiovahvistimia käytetään laajalti pienjännitemikrokontrolleri- ja anturiliitäntäpiireissä.

Vertailusovellukset

• Akun valvontajärjestelmät – Vertailijat havaitsevat jännitetasot akun suoja- ja latauspiireissä yli- tai alijännitetilanteiden estämiseksi.

• Jännitteen kynnyksen tunnistus – Vertailupiirit vertailevat tulojännitteitä ja kytkevät lähtöä, kun tietty kynnysjännite saavutetaan.

• Zero-Cross Detection Circuit – Komparaattoreita käytetään havaitsemaan, milloin AC-signaalit ylittävät nollajännitteen tehoelektroniikassa ja ohjausjärjestelmissä.

• Aaltomuodon muotoilupiirit – Schmittin liipaisuvertailijat auttavat puhdistamaan kohinaiset tulosignaalit ja luomaan vakaita digitaalisia aaltomuotoja.

• Teollisuuden automaatiojärjestelmät – Komparaattorit ovat tärkeitä teollisuuden ohjauspiireissä, signaalinvalvontajärjestelmissä ja suojaelektroniikassa.

• Aautojen elektroniikka – Vertailupiirejä käytetään autojen antureissa, jännitteenvalvontajärjestelmissä ja elektronisissa ohjausmoduuleissa.

Op Amp vai Comparator: kumpi sinun pitäisi valita?

Suunnittelun tarve	Parempi valinta	Syy
Vahvistaa heikko anturin signaalit	Op amp	Tarjoaa kontrolloitu voitto palautteen kautta
Tunnista ylittääkö jännite kynnyksen	Vertailija	Kytkimet tuottaa nopeasti loogisten tilojen välillä
Rakenna an aktiivinen suodatin	Op amp	Kahvat jatkuvat analogiset signaalit
Akku alijännitteen havaitseminen	Vertailija	Tarjoaa tyhjennä HIGH/LOW lähtö, kun kynnys ylitetään
Aja MCU:ta logiikkatulo analogisesta kynnysarvosta	Vertailija	Tulostusvaihe on suunniteltu digitaalisen logiikan yhteensopivuutta varten
Yksinkertainen alhaisen nopeuden jännitteen tunnistus	Op amp voi työtä	Hyväksyttävä kun nopeus ja tuotannon palautus eivät ole vaativia

Johtopäätös

Operaatiovahvistimia ja komparaattoreita käytetään molempia laajalti elektroniikkapiirien suunnittelussa, mutta jokainen niistä on optimoitu tiettyyn tehtävään.Operaatiovahvistimia käytetään pääasiassa tarkkaan analogisen signaalin vahvistamiseen ja käsittelyyn, kun taas vertailulaitteet on suunniteltu nopeaan jännitteen havaitsemiseen ja vaihtamiseen.Piirin suorituskykyyn ja vakauteen vaikuttavat myös ominaisuudet, kuten kääntönopeus, etenemisviive, saturaatiopalautus, kisko-kisko-toiminta, hystereesi ja vertailulähtötyypit.Oikean laitteen valinta parantaa signaalin tarkkuutta, kytkentävarmuutta ja yleistä suorituskykyä nykyaikaisissa elektronisissa järjestelmissä.
