EMC selitys: EMI, testaus, standardit ja suojaustekniikat

Sähkömagneettinen yhteensopivuus (EMC) auttaa elektronisia laitteita toimimaan kunnolla aiheuttamatta tai vastaanottamatta ei-toivottuja sähkömagneettisia häiriöitä (EMI).Kun nykyaikainen elektroniikka nopeutuu ja yhdistetään, sähkömagneettisen kohinan hallinta on tullut tärkeäksi laitteissa, kuten tietokoneissa, älypuhelimissa, teollisuuslaitteissa ja viestintäjärjestelmissä.Tässä artikkelissa selitetään EMC-perusteet, EMC-testaus, päästöt vs. häiriönsieto, EMC-standardit, suunnittelutekniikat ja yleiset EMC-ongelmat elektronisissa järjestelmissä.

Katalogi

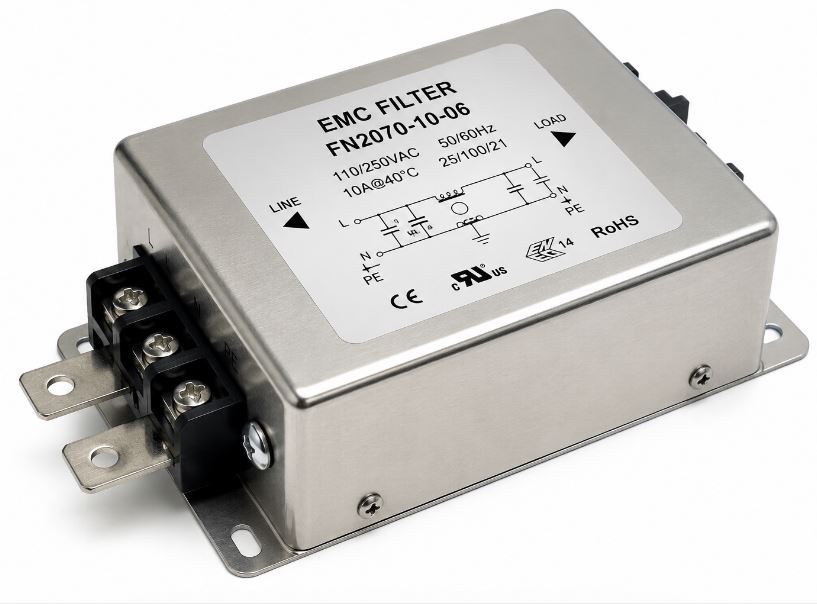

Kuva 1: Sähkömagneettinen yhteensopivuus (EMC)

Mikä on EMC?

Sähkömagneettinen yhteensopivuus (EMC) tarkoittaa elektronisen laitteen tai järjestelmän kykyä toimia oikein aiheuttamatta tai vastaanottamatta ei-toivottua sähkömagneettista häiriötä (EMI).Yksinkertaisesti sanottuna EMC varmistaa, että elektroniset tuotteet, kuten älypuhelimet, tietokoneet, teollisuuskoneet ja viestintälaitteet, voivat toimia normaalisti samalla, kun ne jakavat saman ympäristön muun elektroniikan kanssa.Kun nykyaikaiset laitteet muuttuvat nopeammiksi ja yhdistetymmiksi, sähkömagneettisen kohinan hallinnasta on tullut yhä tärkeämpää vakaan suorituskyvyn ylläpitämiseksi, signaalihäiriöiden estämiseksi ja monilla elektroniikka- ja sähköteollisuudella käytettävien EMC-vaatimusten täyttämiseksi.

Kuinka EMC-testaus ja vaatimustenmukaisuus toimivat

EMC-testausta ja vaatimustenmukaisuutta käytetään arvioimaan, voiko elektroninen laite toimia oikein sähkömagneettisessa ympäristössään aiheuttamatta tai vastaanottamatta liiallista sähkömagneettista häiriötä (EMI).EMC-testaus on tärkeää, koska nykyaikaiset elektroniset järjestelmät toimivat lähellä toisiaan ja voivat helposti kokea signaalin epävakautta, viestintävirheitä tai sähkömagneettisen kohinan aiheuttamia suorituskykyongelmia.

EMC-päästöjen testaus

EMC-päästöjen testaus mittaa elektronisen laitteen synnyttämää sähkömagneettista kohinaa.Nämä päästöt jaetaan yleensä:

• Johtuneet päästöt

• Säteilypäästöt

Johtuvat päästöt kulkevat voimalinjojen ja signaalikaapeleiden kautta, kun taas säteilypäästöt leviävät ilmassa sähkömagneettisina aaltoina.EMC-määräykset rajoittavat näitä päästöjä estääkseen häiriöt lähellä olevien elektronisten laitteiden kanssa.

EMC-sietotestaus

EMC:n sietotestaus arvioi, kuinka hyvin laite kestää ulkoisia sähkömagneettisia häiriöitä ilman toimintahäiriöitä.Yleisiä immuniteettitestejä ovat:

• Sähköstaattinen purkaus (ESD)

• Sähköinen nopea transientti (EFT)

• Ylijännitetestaus

• Säteilynsietotesti

Nämä testit simuloivat todellisia sähkömagneettisia olosuhteita, joita elektroniset tuotteet voivat kokea käytön aikana.

EMC-yhteensopivuusstandardit

EMC-vaatimusten täyttämiseksi tuotteet testataan standardien, kuten FCC-, CISPR- ja IEC-määräysten mukaisesti, ennen kuin ne tulevat markkinoille.Jos tuote ei läpäise EMC-testausta, insinöörit yleensä parantavat piirilevyn asettelua, suojausta, maadoitusta tai EMI-suodatussuunnittelua parantaakseen EMC-suorituskykyä ja järjestelmän luotettavuutta.

EMC Pre-Compliance -testaus

EMC-vaatimustenmukaisuustestaus on varhainen arviointiprosessi, joka suoritetaan tuotekehityksen aikana ennen virallista EMC-sertifiointitestausta.Insinöörit käyttävät esivaatimuksen testausta tunnistaakseen sähkömagneettisia häiriöitä (EMI), signaalin eheysongelmia tai PCB-asettelun heikkouksia aikaisemmassa vaiheessa.EMC-ongelmien havaitseminen ennen lopullista sertifiointia auttaa vähentämään uudelleensuunnittelukustannuksia, lyhentämään kehitysaikaa ja parantamaan mahdollisuuksia läpäistä viralliset EMC-vaatimustenmukaisuustestit.

Ominaisuus	EMC Vaatimustenmukaisuutta edeltävä testaus
Main Tarkoitus	Tunnista EMC ongelmia ennen virallista todistusta
Kehitys Vaihe	Prototyyppi ja tuotekehitysvaihe
Main Keskity	Varhainen EMI vianetsintä ja suunnittelun parantaminen
Tyypillistä Laitteet	Spektri analysaattorit, lähikenttäkoettimet, LISN
Yleistä Ongelmia löydetty	PCB-asettelu melu, maadoitusongelmat, suojauksen heikkoudet
Main Edut	Alempi uudelleensuunnittelukustannukset ja nopeampi EMC-virheenkorjaus
Yleistä Tekniset korjaukset	PCB optimointi, suojauksen parannukset, EMI-suodatus
Tyypillistä Käyttäjät	EMC-insinöörit ja laitteistosuunnittelutiimit
Tosimaailma Esimerkki	Tunnistaminen säteili EMI-ongelmia ennen laboratoriosertifiointia

EMC vs EMI: keskeiset erot

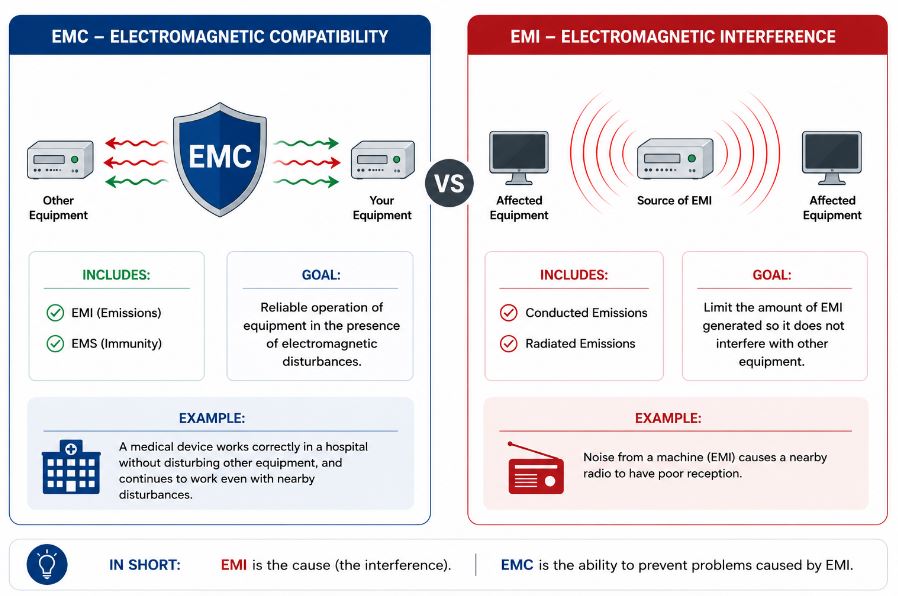

Kuva 2: EMC vs. EMI

Ominaisuus	EMC (Sähkömagneettinen yhteensopivuus)	EMI (Sähkömagneettinen häiriö)
Määritelmä	Kyky a laite toimii kunnolla ilman häiriöitä	Ei-toivottu sähkömagneettista kohinaa, joka häiritsee elektronista toimintaa
Main Keskity	Yhteensopivuus elektronisten järjestelmien välillä	Sähkömagneettinen häiriötä tai melua
Järjestelmä Merkitys	Varmistaa vakaa ja luotettava toiminta	Voi aiheuttaa signaalin heikkeneminen tai toimintahäiriö
Suunnittelu Maali	Estä ja ohjaushäiriöiden ongelmia	Vähennä tai poistaa ei-toivotut päästöt
Tyypillistä Arviointi	EMC vaatimustenmukaisuus ja häiriönsietotestit	Päästöt mittaus ja meluanalyysi
Yleistä Syyt	Huono piirilevy asettelu, heikko maadoitus, riittämätön suojaus	Vaihtaminen piirit, moottorit, RF-lähettimet
Tosimaailma Esimerkki	Tuote läpäisee EMC-sertifioinnin	Wi-Fi äänilaitteisiin vaikuttavia häiriöitä

EMC-päästöt vs. häiriönsieto

Ominaisuus	EMC Päästöt	EMC Immuniteetti
Määritelmä	Sähkömagneettinen elektronisen laitteen aiheuttamaa melua	Kyky a laite, joka kestää ulkoisia sähkömagneettisia häiriöitä
Main Keskity	Ennaltaehkäisy häiriöitä lähellä oleviin järjestelmiin	Ylläpito vakaa toiminta häiriön aikana
Tarkoitus	Säätimet ei-toivotut sähkömagneettiset päästöt	Varmistaa luotettava suorituskyky sähkömagneettisissa häiriöissä
Yleistä Tyypit	Suoritettu päästöt, säteilypäästöt	ESD, EFT, aalto, säteilevä immuniteetti
Vaihteisto lähde	Luotu laitteen sisällä	Tulee ulkoiset sähkömagneettiset ympäristöt
Yleistä Syyt	Vaihtaminen virtalähteet, moottorit, nopeat piirit	Staattinen purkaukset, virtapiikit, RF-signaalit
EMC-testaus menetelmä	Johtettu ja säteilypäästöjen testaus	Immuniteetti ja häiriötestaus
Tyypillistä Ongelma	Laite häiritsee lähellä olevaa elektroniikkaa	Laite muuttuu epävakaaksi tai toimintahäiriöksi
Tärkeys	Pakollinen EMC-yhteensopivuusmääräykset	Tärkeää tuotteen luotettavuus ja vakaus
Tosimaailma Esimerkki	Wi-Fi elektronisten laitteiden aiheuttamia häiriöitä	Laitteen nollaus sähköstaattisen purkauksen aiheuttama

Johtuvat vs säteilypäästöt selitetty

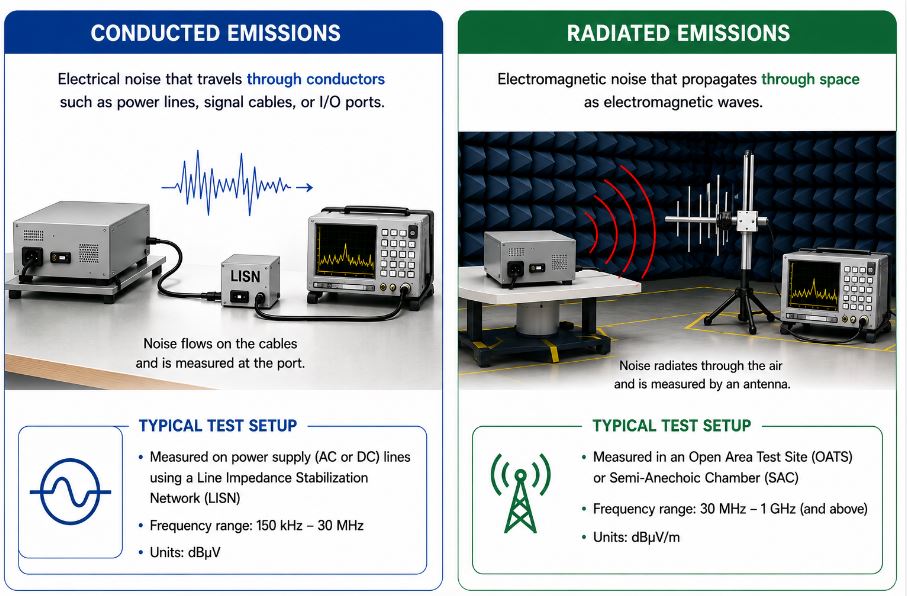

Kuva 3: Johtuvat vs. säteilypäästöt

Ominaisuus	Suoritettu Päästöt	Säteilevä Päästöt
Määritelmä	Sähkömagneettinen johtojen tai kaapeleiden kautta välittyvää melua	Sähkömagneettinen ilman kautta lähtevää melua
Vaihteisto Polku	Sähköjohdot, signaalikaapelit, piirilevyjäljet	Sähkömagneettinen aallot avoimessa avaruudessa
Yleistä Lähteet	Vaihtaminen virtalähteet, DC-DC-muuntimet, moottorit	Suuri nopeus piirit, antennit, langattomat laitteet
Taajuus Alue	Yleensä matalataajuiset häiriöt	Yleensä korkeataajuisia häiriöitä
Vaikutus päälle Elektroniikka	Voi esitellä melua kytkettyihin järjestelmiin	Voi häiritä lähellä olevien elektronisten laitteiden kanssa
EMC-testaus menetelmä	Mitattu käyttäen LISN:ää ja suoritettuja päästötestejä	Mitattu käyttämällä antenneja EMC-kammioissa
Yleistä Ratkaisut	EMI-suodattimet, ferriittihelmet, asianmukainen maadoitus	Suojaus, PCB-asettelun optimointi, kaapelinhallinta
Todellinen esimerkki	Melu kulkee virtajohdon kautta	Wi-Fi elektronisten laitteiden aiheuttamia häiriöitä

EMC-standardit: FCC, CISPR ja IEC selitetty

EMC-standardit auttavat varmistamaan, että elektroniset laitteet täyttävät sähkömagneettisen yhteensopivuuden vaatimukset ja voivat toimia luotettavasti aiheuttamatta liiallisia sähkömagneettisia häiriöitä.

FCC osa 15

FCC Part 15 säätelee Yhdysvalloissa myytävien elektroniikkatuotteiden sähkömagneettisia päästöjä.Se koskee pääasiassa digitaalista elektroniikkaa, RF-laitteita, tietokoneita, viestintäjärjestelmiä ja langattomia tuotteita.FCC Osa 15 keskittyy johtuviin ja säteilytettyihin päästöihin, jotka voivat häiritä radioviestintäjärjestelmiä.

CISPR-standardit

CISPR-standardit tarjoavat kansainväliset EMC-rajat ja mittausmenetelmät eri tuoteryhmille.Esimerkkejä:

• CISPR 32 multimedialaitteiden päästöille

• CISPR 35 multimedialaitteiden suojaukseen

Näitä standardeja käytetään laajalti kulutuselektroniikassa, teollisuusjärjestelmissä ja viestintälaitteissa.

IEC 61000-4 -sarja

IEC 61000-4 -sarja määrittelee maailmanlaajuisesti käytetyt EMC:n kestävyyden perustestausmenetelmät.Näihin standardeihin kuuluvat:

• IEC 61000-4-2 ESD-testausta varten

• IEC 61000-4-4 EFT-testausta varten

• IEC 61000-4-5 ylijännitetestausta varten

Nämä testit arvioivat, kuinka elektroniikkatuotteet reagoivat todellisiin sähkömagneettisiin häiriöihin.

Miksi sovellettava standardisarja riippuu tuotteesta ja markkinoista

Eri elektroniset tuotteet vaativat erilaisia EMC-standardeja riippuen:

• tuoteluokka

• toimintaympäristö

• kohdemarkkina

• säännösten vaatimuksia

Esimerkiksi autoelektroniikka, lääketieteelliset laitteet, teollisuusjärjestelmät ja kulutuselektroniikka noudattavat usein erilaisia EMC-yhteensopivuusstandardeja.

EMC-suunnittelutekniikat: suojaus, maadoitus ja suodatus

Suojaus

Suojausta käytetään estämään sähkömagneettista kohinaa pääsemästä elektroniikkalaitteeseen tai poistumasta niistä.Se käyttää yleensä metallikoteloita, johtavia materiaaleja tai suojattuja kaapeleita säätelemään säteilypäästöjä ja suojaamaan herkkiä piirejä ulkoisilta häiriöiltä.Suojausta käytetään yleisesti viestintäjärjestelmissä, tietokoneissa ja nopeissa elektronisissa laitteissa parantamaan EMC-suorituskykyä.

Maadoitus

Maadoitus tarjoaa vakaan sähköisen vertailupisteen ja auttaa ei-toivottua melua turvallisesti virtaamaan pois herkistä komponenteista.Asianmukainen maadoitus voi minimoida johtuvia päästöjä, parantaa signaalin vakautta ja estää sähköisen kohinan tai maasilmukoiden aiheuttamia EMC-ongelmia.Hyvä maadoitussuunnittelu on tärkeää piirilevyasetteluissa, virtalähteissä ja teollisuuselektroniikkajärjestelmissä.

Suodatus

Suodatuksella poistetaan ei-toivottu sähköinen melu voimalinjoista ja signaalikaapeleista.Yleisiä EMI-suodattimia ovat ferriittihelmet, kondensaattorit ja induktorit, jotka auttavat estämään suurtaajuiset häiriöt ja sallivat normaalien signaalien kulkemisen.Suodatusta käytetään laajalti kytkentävirtalähteissä, autoelektroniikassa ja kuluttajalaitteissa EMC-yhteensopivuuden parantamiseksi ja vakaan elektronisen toiminnan ylläpitämiseksi.

Tosimaailman esimerkkejä EMC-ongelmista

EMC-ongelma	Syy	Vaikutus päälle Laite	Yhteinen ongelma
Ääni surina kaiuttimissa	Älypuhelimen RF häiriötä	Melua sisään äänilähtö	Köyhä sähkömagneettinen eristys
Wi-Fi-signaali epävakautta	Säteilevä elektroniikan päästöistä	Heikko langaton yhteys	Signaali häiriötä
Autoteollisuus anturivirheet	EMI alkaen tehoelektroniikka	Väärin anturin lukemat	Sähkö meluhäiriö
Teollinen ohjaussignaalin vika	Suoritettu moottoreiden päästöt	Viestintä virheitä	Epävakaa ohjaussignaalit
Näyttö välkkyminen	Huono kaapeli suojaus	Epävakaa videolähtö	Sähkömagneettinen häiriötä
USB viestintäongelmia	Suuri nopeus signaalin häiriöt	Tiedonsiirto virheitä	Signaali eheysongelmia

Johtopäätös

EMC on tärkeä elektronisten laitteiden luotettavuuden ja suorituskyvyn parantamiseksi.EMC-testauksen, päästöjen ja häiriönsietokyvyn, EMC-standardien ja suunnittelutekniikoiden ymmärtäminen voi auttaa vähentämään sähkömagneettisia häiriöitä ja parantamaan järjestelmän vakautta.Asianmukainen suojaus, maadoitus, suodatus ja vaatimustenmukaisuuden ennakkotestaus auttavat myös elektronisia tuotteita täyttämään EMC-yhteensopivuusvaatimukset ja toimimaan tehokkaasti todellisissa ympäristöissä.
