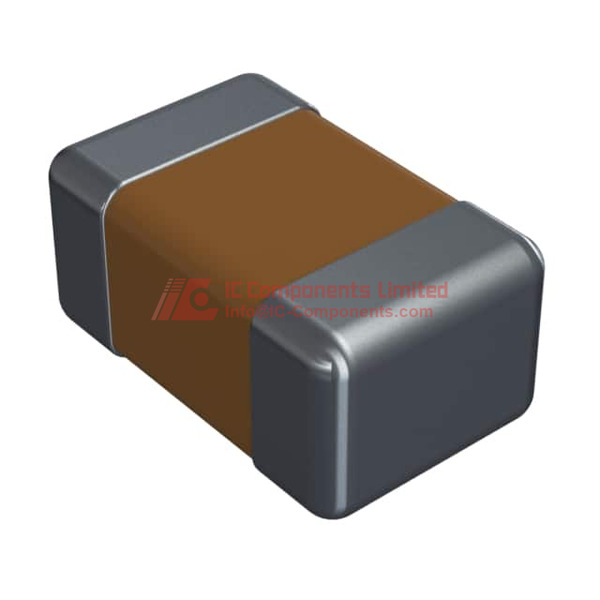

AVX (KYOCERA AVX) 08051C103K4T2A on korkeasuorituskykyinen keraaminen kondensaattori, joka on suunniteltu erityisesti autoteollisuuden sovelluksiin. Se tarjoaa vankat sähköiset ominaisuudet ja luotettavuuden. Tämä pintaliitettävä monikerroksinen keraaminen kondensaattori (MLCC) takaa erinomaisen suorituskyvyn haastavissa autoympäristöissä. Kondensaattorin koko on 0805 (2012-metrinen) paketti, jonka mitat ovat 2,00 mm x 1,25 mm ja enimmäiskorkeus 0,94 mm.
Kondensaattori tarjoaa vakaana 10 000 pF kapasitanssin, jonka toleranssi on ±10 %. Se on nimetty 100 V käyttöjännitteelle ja suunniteltu kestämään äärimmäisiä lämpötiloja -55 °C:sta 125 °C:iin. Sen X7R-lämpötilakerroin varmistaa tasaisen sähköisen suorituskyvyn eri olosuhteissa, mikä tekee siitä erityisen sopivan kriittisiin autoteknisiin järjestelmiin.
Tämä komponentti on AEC-Q200-sertifioitu, mikä tarkoittaa tiukkoja auto-grade-laatuvaatimuksia ja kestävyyttä. Se on suunniteltu pintaliitännäiseksi ja pakattu kätevään teippiin ja rullaan, mikä helpottaa asennusta ja järjestelmään integrointia.
Komponentin kompakti muotoilu ja kestävä rakenne tekevät siitä erityisen sopivan autoteknisiin elektroniikkasovelluksiin, tehonhallintajärjestelmiin, suodatus- ja signaalinvahvistuspiireihin. Sen RoHS-yhteensopivuus varmistaa ympäristövastuullisuuden ja nykyaikaiset valmistusstandardit.
Vastaavat tai vaihtoehtoiset mallit voivat sisältää samanlaisia X7R-keramisia kondensaattoreita valmistajilta kuten Murata, TDK ja Samsung Electro-Mechanics, jotka tarjoavat vastaavat sähköiset ja mekaaniset ominaisuudet 0805-pakkauksessa.
08051C103K4T2A Avain tekniset ominaisuudet
Kapasitanssi 10000 pF, Nimellisjännite 100 V, Toleranssi ±10%. Kapasitorin dielektrinen ominaisuudet, lämpötilankesto ja luotettavuus täyttävät vaativimmatkin autoteollisuuden standardit, kuten AEC-Q200.
08051C103K4T2A Pakkauksen koko
Pakkaustyyppi on rullalle (Tape & Reel, TR). Valmistusmateriaali on keraaminen monikerroskapasitori (MLCC). Koko 0805 (2.00 mm x 1.25 mm). PinnoitusSurface Mount -komponentti. Lämpöominaisuudet sisältävät X7R-lämpötilakertoimen (-55°C … 125°C). Elektromekaaniset ominaisuudet täyttävät autoteollisuuden vaatimukset ja varmistavat kestävyyden vaativissa olosuhteissa.
08051C103K4T2A Sovellutus
Suunniteltu ensisijaisesti autoteollisuuden elektroniikkaratkaisuihin, joissa tarvitaan vakaa kapasitanssi eri lämpötila-alueilla. Sopii virtapiireihin, suodattimisiin, decoupling- ja jännitesuppresoimiseen sekä melunvaimennukseen auto- ja teollisuusympäristöissä.
08051C103K4T2A Ominaisuudet
AVX 08051C103K4T2A -kondensaattori tarjoaa vakaan dielektrisen ominaisuuden X7R-lämpötila-alueella, mikä minimoi kapasitanssin vaihtelut -55°C:stä 125°C:seen. 10 nF (nanofaradia) arvoisen kapasitanssin ja 100 V nimellisjännitteensä ansiosta se soveltuu korkeajännitteen autoteollisuuden sovelluksiin. Monikerroskeraaminen rakenne takaa erinomaisen eristysresistenssin ja alhaisen ekvivalenttirasian (ESR), mikä on tärkeää korkeataajuisessa käytössä. Toleranssi ±10 % takaa luotettavan toimintakyvyn. AEC-Q200 -sertifiointi vahvistaa komponentin kestävyyden vaativissa ajoneuvoympäristöissä, kuten lämpötilakierrossa, iskussa ja kosteudessa. Komponentin ohut profiili (enintään 0,94 mm paksu) mahdollistaa tilaa säästävän PCB-suunnittelun. Rullapaketti mahdollistaa automaattisen pintaliitosasennuksen tarkalla sijoituksella.
08051C103K4T2A laadun ja turvallisuuden ominaisuudet
Tämä tuotteisto täyttää tiukat autoteollisuuden laatuvaatimukset, mukaan lukien AEC-Q200-sertifiointi, mikä todistaa sen luotettavuuden äärimmäisissä olosuhteissa kuten lämpötila- ja kosteusvaihteluissa sekä tärinässä. Tuote on RoHS-yhteensopiva ja rajoittaa vaarallisten aineiden käyttöä. Suunnittelussa on käytetty korkeajännitteen eristysominaisuuksia sekä vahvaa keraamista dielektrimateriaalia, mikä minimoi vikaantumisriskiä ja pidentää käyttöikää.
08051C103K4T2A Yhteensopivuus
AVX 08051C103K4T2A soveltuu standardiin pintaliitoskokoonpanoon ja täyttää 0805-tekniikan vaatimukset, mikä mahdollistaa helpon integroinnin monenlaisiin autoteollisuuden ja teollisuuden PCB-pohjiin. Komplettisesti yhteensopiva autoteollisuuden korkealaatuisten piirilevyjen kanssa, jotka vaativat X7R-dielektristä kapasitoria korkeajännite- ja lämpötilaolosuhteissa. Suositellaan käytettäväksi virtasuodatuksessa, signaalinkäsittelyssä ja decoupling-sovelluksissa.
08051C103K4T2A Tiedotteen PDF
Verkkosivustomme tarjoaa ajantasaisimman ja virallisen AVX 08051C103K4T2A -kondensaattorin datalehden. Suosittelemme lataamaan datalehden suoraan sivulta, jotta pääset käsiksi yksityiskohtaisiin teknisiin tietoihin, testausolosuhteisiin ja käyttöohjeisiin. Tämä takaa vaatimustenmukaisuuden suunnittelussa ja laadunvalvonnassa.
Laadun jakelija
IC-Components on ylpeä siitä, että olemme AVX-komponenttien edustava, laadukas ja virallisesti hyväksytty jakelija. Asiantuntemuksemme takaa aitojen ja korkealaatuisten tuotteiden saannin, hyvä palvelu ja kilpailukykyiset hinnat. Asiakkaat voivat pyytää nopean, sitoumuksetta tarjouksen verkkosivuiltamme ja hyötyä luotettavasta logistiikasta ja asiantuntijatuelta projektisi tarpeisiin.
