AD5242BRZ10 on digitaalinen potentiometri, jonka on valmistanut Analog Devices, Inc. (ADI), johtava korkealaatuisten analogisten, sekoitussignaalisten ja digitaalisen signaalinkäsittelyn (DSP) integroitujen piireiden (IC) toimittaja. Tämän datan talteenottokomponentin osana AD5242-sarjaa, tämä digitaalinen potentiometri tarjoaa monipuolisen ja luotettavan ratkaisun laajaan sovellusvalikoimaan.
AD5242BRZ10:ssa on 10 kΩ vastus, jonka lineaarinen kaari ja 256 säätökohtaa mahdollistavat tarkan ja yksiselitteisen vastusarvon säätämisen. Laite täyttää RoHS-ympäristövaatimukset ja toimitetaan 16-SOIC (Small Outline Integrated Circuit) -paketissa, joka on suosittu ja tilaa säästävä pintalevyratkaisu. Toimintalämpötila-alue -40°C :sta +105°C :seen takaa, että laite kestää erilaisia ympäristöolosuhteita, mikä tekee siitä soveltuvan monenlaisiin käyttötarkoituksiin.
Yksi AD5242BRZ10:n keskeisistä ominaisuuksista on sen valittavissa oleva osoite, joka mahdollistaa useiden laitteiden adressoinnin yhteisellä bussilla, tehostaen järjestelmäintegraatiota ja optimointia. Tämä ominaisuus ratkaisee suunnittelun haasteita useiden potentiometrilaitteiden hallinnassa yhden järjestelmän sisällä, yksinkertaistaen koko järjestelmän arkkitehtuuria ja vähentäen monimutkaisuutta.
Laitteen käyttöjännitealue on 2,7 V:sta 5,5 V:iin tai ±2,3 V:sta ±2,7 V:iin, mikä tekee siitä yhteensopivan erilaisten virtalähdeasetusten kanssa. Alhainen wiper-resistanssi, tyypillisesti 60 Ω, ja matala lämpökerroin, 30 ppm/°C, edistävät laitteen korkeaa ominaisuustasoa ja luotettavuutta.
AD5242BRZ10 soveltuu monenlaisiin sovelluksiin, kuten äänentoisto- ja videolaitteisiin, moottorinohjausjärjestelmiin, mittaus- ja testaustekniikan laitteisiin sekä teollisuusautomaation ja ohjausjärjestelmien käyttöönottoon. Sen monipuolisuus ja kestävä suunnittelu tekevät siitä erinomaisen valinnan insinööreille ja suunnittelijoille, jotka etsivät luotettavaa ja konfiguroitavaa digitaalista potentiometriä.
Vertailumalleja tai vaihtoehtomalleja ajatellen Analog Devicesin AD5242-sarjassa on useita versioita, kuten AD5241 ja AD5243, jotka tarjoavat erilaisia vastusarvoja ja säätökohtia eri sovellustarpeisiin. Lisäksi muiden valmistajien, kuten Microchipin, Texas Instrumentsin ja Maxim Integratedin, digitaalisten potentiometreiden ominaisuudet ja speksit voivat tarjota vastaavia toiminnallisuuksia ja vaihtoehtoja suunnittelijoille ja insinööreille.

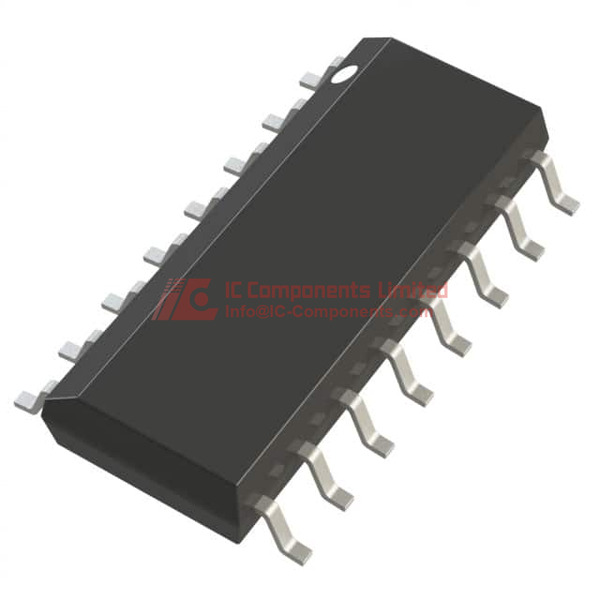

AD5242BRZ10 (1)
AD5242BRZ10 Avain tekniset ominaisuudet
AD5242BRZ10 on digitaalinen potentiometri, jossa on 10k Ohmin resistanssi ja 256 säätökohtaa. Se tarjoaa lineaarisen käyttäytymisen ja dual-channels-ominaisuuden, sisältää liitäntäkytkimen ja toimii laajalla jännitevälillä. Typinen pyyhkimen vastus on 60 Ohm ja lämpötilakerroin 30 ppm/°C, mikä takaa luotettavan suorituskyvyn eri lämpötilaolosuhteissa.
AD5242BRZ10 Pakkauksen koko
Pakkaustyyppi on putki, valmistettu 16-SOIC-kotelosta (leveys 0,154 tuumaa / 3,90 mm). Laite sisältää 16 nastaa ja sen lämpötilan toimintarajat ovat -40°C jopa +105°C.
AD5242BRZ10 Sovellutus
Tämä digitaalinen potentiometri soveltuu tarkkoihin resistanssiasetuksiin datankeruu- ja säätöjärjestelmissä. Se integreutuu sujuvasti kulutuselektroniikkaan, autoteollisuuden järjestelmiin ja älylaitteisiin automaatio- ja elektronisten säätöjen parantamiseksi.
AD5242BRZ10 Ominaisuudet
AD5242BRZ10 sisältää digitaalisen ohjatun potentiometrin, jonka resistanssi on 10k Ohm ja säätökohtia 256. Se tukee kaksoiskanavaista konfiguraatiota ja sisältää käyttöliitäntäpiirin, volatile-muistiteknologian ja toimii laajalla jännitevälillä. Typinen pyyhkimen vastus on 60 Ohm ja lämpötilakerroin 30 ppm/°C, mikä takaa johdonmukaisen suorituskyvyn eri lämpötiloissa.
AD5242BRZ10 laadun ja turvallisuuden ominaisuudet
AD5242BRZ10 täyttää lyijyttömyys- ja RoHS-yhteensopivuusvaatimukset, mikä varmistaa ympäristöystävällisyyden ja turvallisen käytön eri elektronisissa laitteissa. Kosteussensitiivisyystaso on 1 (rajoitukseton), mikä tarkoittaa korkeaa kestävyyttä kosteuden aiheuttamille vaurioille käytössä ja varastoinnissa.
AD5242BRZ10 Yhteensopivuus
Laitteen IC-liitäntä ja kaksivirtalähdejärjestelmäteknologia takaavat yhteensopivuuden monenlaisten elektronisten piirien ja järjestelmien kanssa. Standardi 16-SOIC-pakkaus ja lineaarinen vasteominaisuus helpottavat integrointia erilaisiin sovelluksiin.
AD5242BRZ10 Tiedotteen PDF
Meillä on saatavilla AD5242BRZ10:n virallinen tekninen datalehti verkkosivuillamme. Suosittelemme lämpimästi lataamaan sen nykyiseltä sivulta saadaksesi yksityiskohtaiset tiedot ja sovellusseurantaan liittyvät ohjeet.
